使用Altium Designer 绘制PCB的详细过程

2019-07-14 06:22发布

/*使用的AD版本为AD10*/

第一步:新建PCB工程文件

并向工程文件里添加PCB文件和原理图文件

/*************************************************分割线*************************************************/



第二步:元件库、封装库设计

部分元器件厂商或者经销商不提供元件库和封装库,只给了元器件尺寸图,所以需要自行设计元件库文件或是封装库文件

元件库设计:

  •  新建  .SchLib 文件:File  ->  New  ->  Library  ->  Schematic Library
  • 使用Place下拉菜单或使用快捷工具栏放置图形,引脚等,记得保存

封装库的设计

  • 新建.PcbLib文件:File  ->  New  ->  Library  ->  PCB Library
  • 使用Place下拉菜单或使用快捷工具栏,画线,放置孔位,记得保存!


/*************************************************分割线*************************************************/



第三步:原理图的绘制



新建.SchDoc文件 :File  ->  New  ->  Schematic

添加元器件库和封装库

在软件底部菜单栏System中勾选Libraries,打开侧面工具栏 在侧面工具栏中点击“Libraries...” -> “Add  Library”找到自己保存的库文件并添加

添加各元器件

可直接从侧面工具栏中选择元器件拖入原理图中,在拖动过程中按Tab键修改元器件信息 添加网络标识Place  -> Net Label 快捷键(PN)

确定各元器件封装

打开封装管理器Tools -> Footprint Manager 快捷键(TG) 可挨个修改、检查各元器件封装

/*************************************************分割线*************************************************/



第四步:PCB的绘制

导入原理图中的各元器件:Design -> Import Changes From...

元器件布局原则

  1. 靠近边缘摆放,由边缘向中心布局
  2. 按原理图分块布局
  3. 元器件是否能成功安装,考虑元器件大小,高度等等

连线原则:

  1. 线不走直角,标签不压线
  2. VCC加粗,GND不连,通过铺铜实现

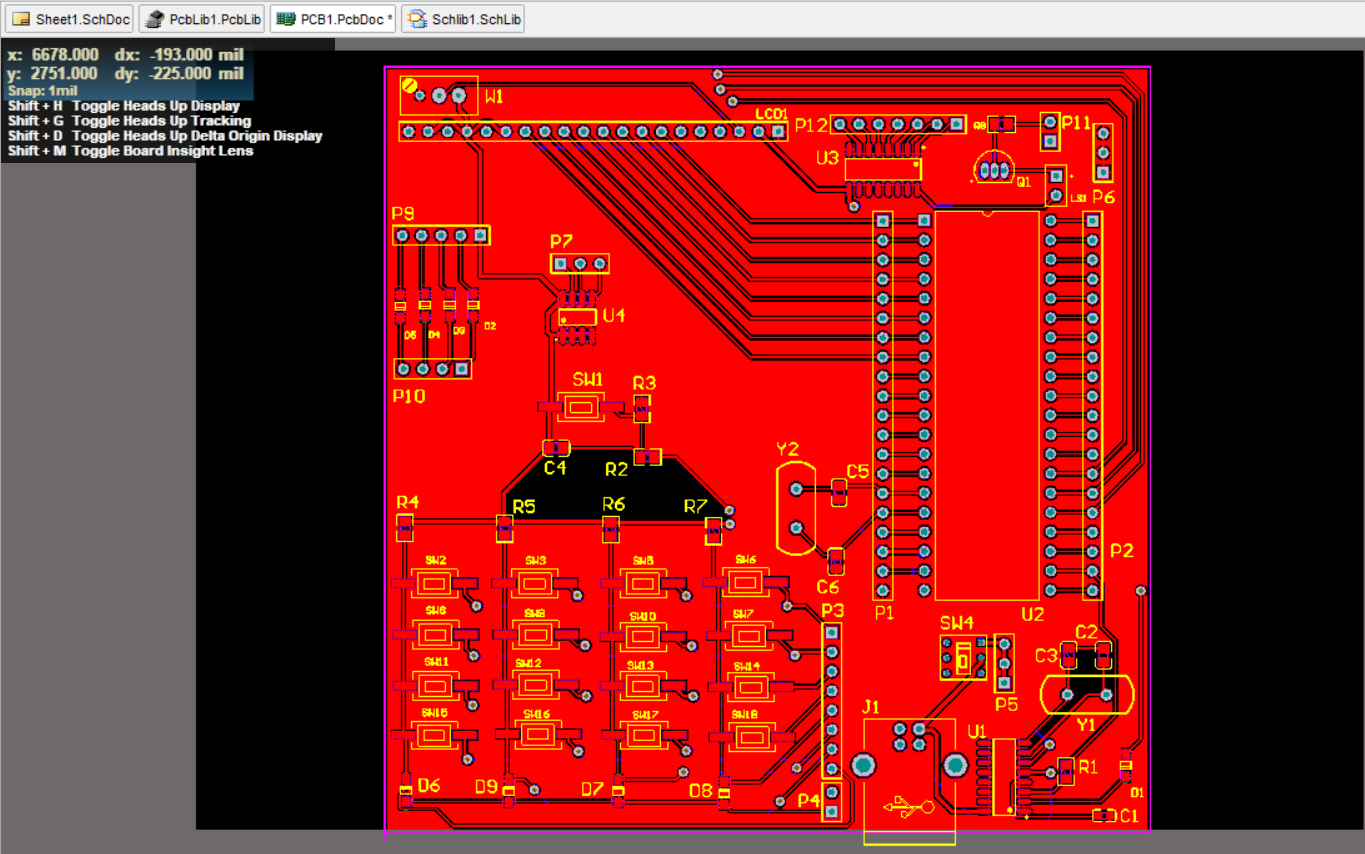

完成布局连线后就是铺铜操作

  • Place -> Polygon...     或者点击快捷工具栏中的“Place Polygon Plane”按钮
  • 在弹框中的Net Options 中的Connect to Net选项选GND,勾选去除死铜“Remove Dead Copper”


铺铜完成后,可在Design -> Rules...中修改或增加相应规则

如:VCC加粗,元器件间距等等



/*************************************************分割线*************************************************/



第五步:规则检查

修改规则后点击Tools -> Design Rule Check -> Run Design....

进行规则检查,并修改对应的错误和警告,完成PCB的绘制。



至此,这块PCB板子就可以投给厂家生产了。
