PCB绘制技巧及快捷键

2019-07-14 06:24发布

class="markdown_views prism-github-gist">

快捷键速查

  • ctrl + M – 测量距离(shift + c可取消显示距离)
  • Tab – 可快速调出相关属性
  • E-N –快速选择相同的项,可实现更改名字等操作
  • T-C – 可直接查到PCB对应原理图的器件信息。
  • M-M – 移动单个物体
  • M-S – 选中选取,移动多个物体
  • S-P – 快速选中某一条线
  • E-D – 连续删线
  • S-N – 选中相同节点,方便PCB绘制(比如选中VCC就知道VCC在哪了)
  • p->w – 快速绘制导线
  • ctrl + Qmilmm的快速转换时
  • 布线时候,按空格可修改布线方向
  • 布线时候,按shift+空格可修改走线方式
  • "+ "“-” – 实现各种层的相互切换
    • 顶层到底层的切换,顶层到底层的通过过孔进行布线的情况,但是常规的办法似乎有点慢,有没有更好的操作呢?
    • 当然,顶层布线要切换底层时,按下数字键 “+”或者“-” 进行两层切换会自动添加一个过孔,此时直接放置就行!
  • 2D -> 3D – 数字键3
  • 3D -> 2D 数字键2
  • shift+鼠标右键可任意旋转
  • ctrl+鼠标右键可任意缩放
  • V -> B三维实体下可以正反翻转图形
  • ctrl+shift+滚轮 – 切换层的快捷键不改变任何东西只是层切换便于观察。(在布线的时候还会自己加过孔)
  • ctrl 鼠标点选网络线或走线 – 即可高亮显示连接网络 clear 清除显示
  • shift + S – 只显示当前层有利于PCB布线,隐藏其他层。
  • shift+M - AD里的放大镜显示与取消
  • 快速复制的方法,①复制除了ctrl+c 然后ctrl +v。②按住shift键不松,然后拖动鼠标左键到相应的位置即可!

  • 导入PCB后注意字体最适宜的大小:40*10
  • 1000 mil = 1 inch = 25.4mm

技巧总结

  • 原理图当中,我们直接选中相应器件后,按空格就可以实现相应的翻转。
  • PCB图中似乎这样的方法就不灵了,必须拖拽着相应的器件(鼠标左键按下去)然后按空格才能进行翻转!
  • ddb文件protel99之前的版本文件 .prjPCB表示工程文件
  • 反斜杠显示到上面就成了上划线
  • 每一个原理图中的器件至少都要对应一个封装(封装是为了以后导入到PCB中去)
  • 元器件编号有一个技巧,当怎么旋转都不对应的时候可以用一个东西叫镜像
    • 快速镜像的方法,有时候,出现不得不把相应的元器件进行镜像时,除了tab调出相应的菜单进行勾选mirrored以外,还可以:直接拖动元器件的同时按下x或y键进行x轴和y轴镜像
  • Design->DocumentOption可以设置纸张大小
  • 其实放点的时候特别是PCB做库的时候,距离特别难把控,有个比较好的方法就是,直接捕捉设置为100,在TOOLS-LibraryOption里面的snap
  • G的快捷键就是调最小的尺度
  • 添加原理图的库时,可以直接add
  • 添加PCB的库时没有了,这个时候需要在TOOLS里面选择NewComponent
  • 器件快速改名字,快捷键E->N 选中相应的部分,主要改三个“编号、高度、宽度”改成same应用- ok然后高度和宽度自己看着改多少合适就改多少,stroke font(笔画字体)通常选用"Sans Serif"
  • 注意部分器件的名字隐藏,在设置高度宽度字体那一栏的上面有hide 取消掉就行
  • 快速查找某个元器件 PCB板中是不能直接找的,直接在原理图中ctrl+F 进行查找,然后在原理图上依次按下快捷键T->C即可找到相应的(它会在PCB中被点亮,去除这种特殊状态可以点右下角的clear
  • 铺铜之后最好的做法就是在两层之间多加入一些过孔,留作GND
  • 最后把原点调整到左下角的方法:edit->origin->set
  • 最后进行检查Tools->design rule check
  • 单击鼠标左键确定走线路径
  • 双击鼠标左键可以结束布线 – 保存最后一次布线
  • 单击鼠标右键是不会保存最后一次布线的
  • 常常希望上下元器件对齐相等,可以做到美观。先选中相应的器件,(按住shift实现多个选择)
  • 这里写图片描述
  • PCB原理图中快速查找元器件的方法
  • 这里写图片描述

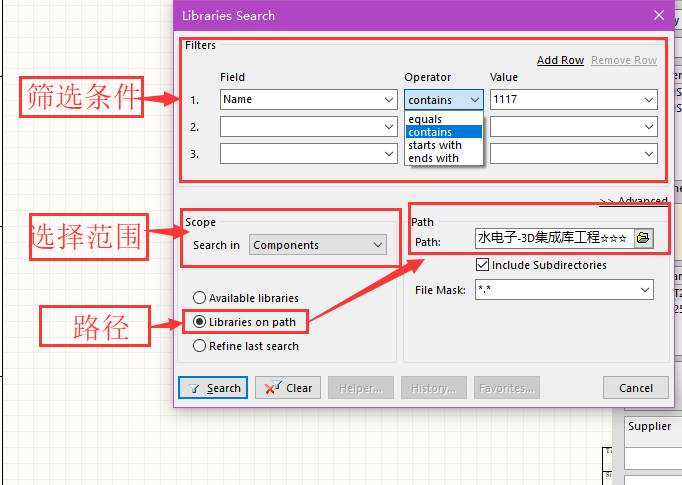

  • 选项设置
  • 这里写图片描述
  • 筛选结果
  • 这里写图片描述

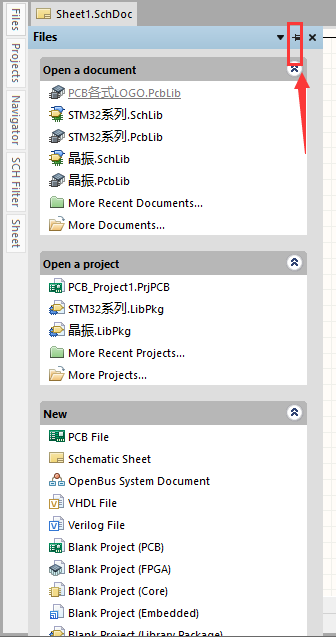

  • 增大工具区面积的方法
  • 这里写图片描述
  • 显示所有器件
  • 这里写图片描述
  • 绘制PCB过程中,公制和英制的切换,ctrk+Q
  • 这里写图片描述
  • 这里写图片描述
  • 关于放置字体
①、丝印底层放置字体
假如我直接来的话,
这里写图片描述
显示效果为:
这里写图片描述
显然和我们的意愿是不一样。 这个时候就需要mirror!
这里写图片描述 效果,
这里写图片描述
②、中文和英文的区别
如果是英文的话,字体选择stroke即可,
这里写图片描述 汉字的话,如果还是stroke就会乱码的,这时候要换成truetype
这里写图片描述
③、铜层放置字体
如果是双面板的话,那显然就是Top LayerBottom
Layer
了,Bottom-LayerTop如出一辙,只不过需要镜像一下而已,但是如果我们直接放置的话,真的会像我们想的效果那么好吗? 试一试
这里写图片描述 切换3d视图瞧一瞧,,
这里写图片描述 能看是能看到,但是似乎不太显,这是为什么呢? 别忘了,我们再top-layer上写,相当于直接写在 铜层上的!但是铜层是被阻焊层覆盖的,也就是被铺了层绿油,所以看得不是太清。 该怎么办呢?开窗!!! 在对应的阻焊层,也就是top-solder进行开窗!!! 具体步骤如下, 现在top-layer,写下相应的字体。
这里写图片描述
然后切换到top-solder,进行开窗,即填充! place -> fill
这里写图片描述 然后,覆盖对应的字体,,,
这里写图片描述 效果,
这里写图片描述
  • 关于走线切片的操作
edit -> slice tracks空格键可以改变角度,tab键可以更改相关信息。 这里写图片描述
