当我们的PCB设计基本完成的时候，为了表示我们的原创性，这个时候就需要在板子上加上LOGO，LOGO具有很强的识别性，对企业更是如此，下面我们就来介绍一下如何在板子上加上我们想要的LOGO。

---

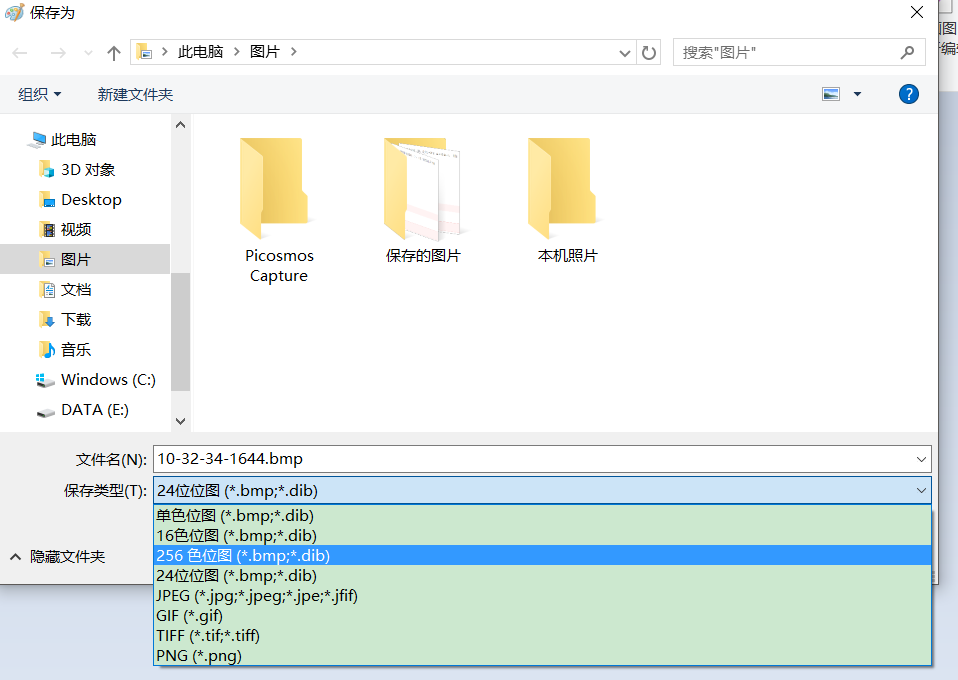

开始正式介绍之前，我们先来说一种比较特殊的情况，如果我们想要加的LOGO是CAD图纸，可以直接按照DXF导入方法进行导入。如果LOGO是图片文档，那么按照如下操作进行导入： （1）位图转换；利用Windows画图工具，把图片转换成单 {MOD}的BMP位图。（注：LOGO图片像素较高时，转换的LOGO更清晰，又如果图片转换后失真比较严重，可以更换保存类型，如“256 {MOD}位图”）              （2）开始导入：打开DXP_Run script...找到PCB LOGO导入的脚本“PCBLogocreator.PRJSCR,”"RunConverterScript",进入下一步 ;（ 这里我们要用到一个脚本文件，可以打开链接下载，链接: https://pan.baidu.com/s/1bfvE9KvLMEepEKmu_8UHOg 提取码: ghtz ）第一次用具体操作为：     RunConverterScript  > Browse > 找到“PCBLogoCreator“路径，导入 第二步到此完成。 （3）单击”Load“加载上面已经转换好的位图，”Board Layer“ 选择好放置层（放在Top Layer层）根据需要尺寸调换比例尺，设置完转换后单击"Convert"按钮，进行转换。 （4）效果图如上所示，接着我们就把这个LOGO复制，粘贴到我们的板子上就大功告成了，是不是很酷。最后附上我的2D以及3D效果图。 好了，今天就到这里。
