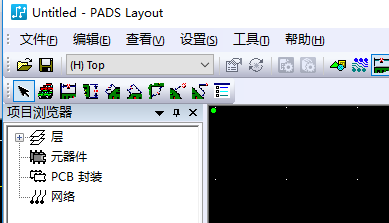

原理图是使用PADS Logic进行设计的，原理图设计完成之后，需要导入到PADS Layout进行PCB设计，导入方法如下： 点击标准工具栏右边的PADS Layout图标，如下图所示： 点击PADS Layout图标之后，弹出“连接到PADS Layout”对话框，提示是和已有的PCB文件连接还是新建一个PCB文件并连接，因为我们还没有新建PCB，所以这里选择“新建”，如果前面有使用PCB Layout新建过对应的PCB文件，可以直接选择“打开”，然后选择对应的PCB文件。如下图所示：   如果弹出下面的对话框，作为直接点击“切换到”即可，如果没有反应，重新试一次。 连接成功之后，就会显示PADS Layout链接对话框，同时会打开PADS Layout并新建无标题的PCB文件，如下图所示： 这里我们可以将PCB保存在和原理图对应的目录下，名称可以和原理图一样，如下图所示： 在PADS Layout链接对话框中点击“设计”标签，点击“发送网表”，如下图所示： 可能会提示一些警告和错误，自己可以看一下提示，如果这些警告没有影响可以忽略，如果影响到PCB的功能则回头修改，如下图所示： 如果提示电源的网络标号问题（比如3.3V和5V使用了同一个标号），这个可以忽略，直接点“是”继续即可，之后网表就会全部导入到PCB文件中，如下图所示： 只不过导入PCB之后，这些元器件封装是全部重叠在一起的，点击“工具”-->“分散元器件”即可将封装分开排列，如下图所示： 到这里，原理图导入到PCB就已经完成了。如果有不清楚的地方可以在下方留言。 对应的视频教程以及更多文章请关注微信公众号：ubug404
