工匠小四轴之一_PCB外框结构

工匠小四轴的PCB就是机架，为了最优化设计需要满足以下几个条件：
- 美观，有科技感
- 动力效率最大化
- 质量轻 废话不多说，先上图：
为了美观，有科技感需要在线与弧相交的地方全部相切。采用常用的820空心杯，决定了安装孔大于8.5mm。为了安装孔足够牢固，安装孔外(直)径12mm，1.75mm宽度的板材应该可以承受的了受力。

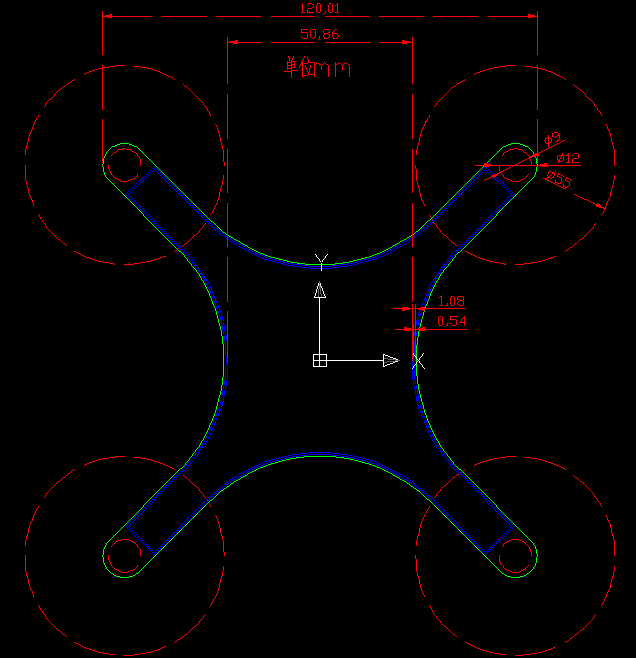

为了使PCB 质量轻也就是PCB面积小，但是又不因为臂过细导致受力不好。安装孔外径向内使用切与安装孔外圆的两条平行线，平行线与螺旋桨(虚线55mm直径圆)的交点点处开始绘制相切于这两条平行线的弧形。圆弧画法为:分别过桨与平行线的交点做垂直于平行线的两条直线，这两条直线的交点就是圆心。圆心已知,圆弧经过过桨与平行线的交点，弧线可得。
浆液的下方只有两平行线间的臂有遮挡，已经最小化了，若更小，臂会变细受力不好，可以动力效率最大化。 画完了绿 {MOD}部分的外框，画蓝 {MOD}的布线和布局框，布线布局框与外框分别间距0.54和1.08可以达到嘉立创工艺要求。
