class="markdown_views prism-github-gist"> 看到网上有大神评论说，直接在PCB里面添加差分线的方法是错误的，顿时直冒冷汗。务必在原理图里添加差分线，因为如果再次改变原理图，然后更新PCB的时候你会发现：你在PCB上设置的差分对没了！（这个也不难理解）

---

当然，如果是一张全新的PCB，直接导入就行了，对应的PCB面板的差分线选项也会显示差分线的信息，有点问题的就是在原理图画完之后更新到PCB，一点一点来看吧。。

---

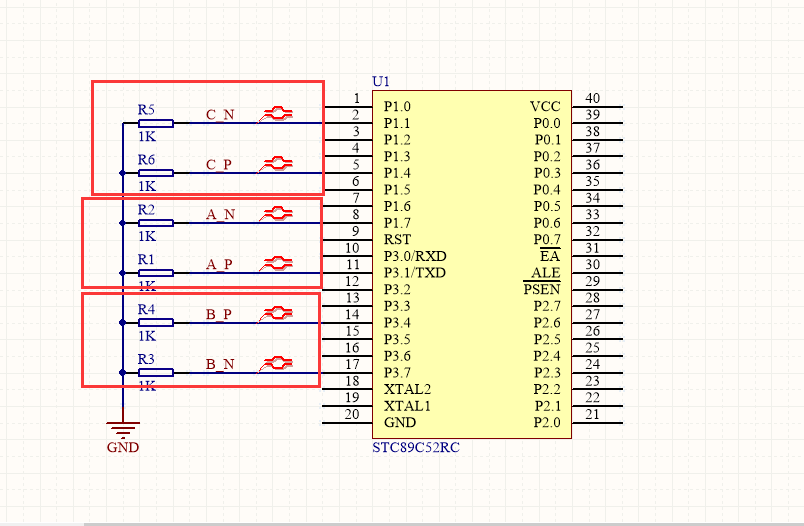

1、正确设置差分线的名称 两条差分信号的名称(网络标签)是有要求的，要求后缀必须是 “_P”与“_N”，即代表差分对的“+”与“-”，如图。 2、为差分对添加差分符号 Place–>directives–>differential pair （放置、指令符、差分对），然后放到差分线上即可（可以不需要调整任何值） 3、“导入”到PCB。 Design–>Import PCB ，，，为啥是导入而不是更新到PCB呢？ 当我直接更新时，
根本没法导入，我猜很大一部分原因是我直接调用库的原因。。。。 但是，当我直接导入时，
记住，直接execute就行了，validate会出现叉号，强迫症慎点。。。 4、查看PCB面板的差分线确认是否导入差分成功 然后，
可以的，没错，已经导入成功了。。。 5、设置差分布线的规则 Design–>Rules,看图 6、进行差分布线 Place–>interactive differential pair routing或者， over，，，，

---
