1.shift+space  走任意角度的线2.ctrl+l    元器件自动对齐    ctrl+m 测量长度    D+O 原理图尺寸修改，在出现的sheet options界面的右上角栏standard style中选择尺寸    ctrl+shift+h    元器件平均分布
3.差分信号走线在原理图提前设置，自动在PCB端同时走线4.USB3.0/SPI/miniLVDS等通讯均属于高速信号传递，功率大于几兆    MCU出来的是控制信号5.一般电路板主要是数字信号，在ADC模块有模拟信号，VGA接口有模拟信号。模拟地和数字地最后通过0欧姆电阻或磁珠*连接6.电源模块放在一起7.keepout layer 粉红 {MOD}，显示板子大小信息，不会出现在电路板上，规定画线区域    place dimension 测量距离显示8.PCB画布大小：design---board shape---redefine board shape9.DRC功能关闭10.AD中怎么把丝印层标识符全部移到元件封装的中心，快捷键A+P，出现如图

11.按shift+alt后移动或拖动——移动对象时，保持水平方向12.fit document 图标----显示文件在中心画面    "V"-"F"，显示整个PCB板面
13.改变旋转角度："O"-"P"(Option-Option)，在"Rotation Step"中输入新的旋转角度14. 快捷键"Q"，在布线单位"mil"和"mm"之间切换

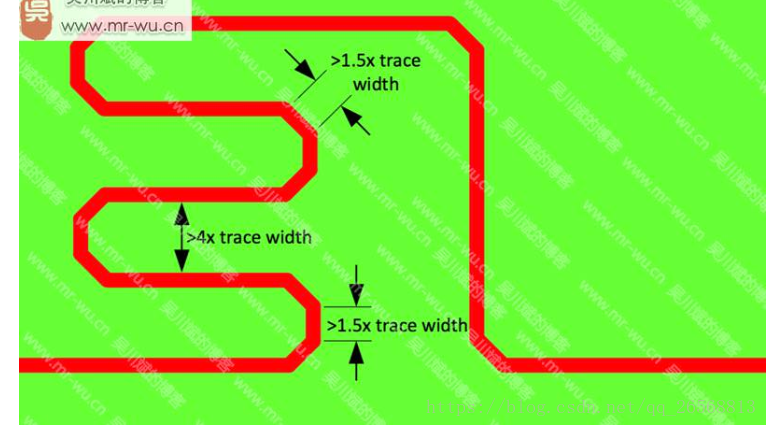

15. Shift+单击，可以选择一个或多个物体16. Ctrl+shift+space，弧形走线17.特殊粘贴，先放置一个焊盘，然后剪切，然后E+A，选paste array,然后在item count 输入需要的焊盘数，array type选择linear,X/Y输入需要的间距，OK后左键点击放置。18.避免拉线时出现锐角，19.高频高速信号传输线应避免以90°的拐角走线，因为高频高速信号传输线需要保持特性阻抗一致，而采用90°拐角走线，在传输线拐角处，会改变线宽，90°拐角处线宽约为正常线宽的 1.414倍，由于线宽改变了，就会造成信号的反射，同时，拐角处的额外寄生电容也会对信号的传输造成时延影响20.除了射频信号和其他有特殊要求的信号，我们PCB上的走线应该优选以45°走线。    45°角走线绕等长时，拐角处的走线长度要至少为1.5倍线宽，绕等长的线与线之间的间距要至少4倍线宽的距离。21.rf微波传输线，类似USB3.1或HDMI2.0这样的高速差分信号,要以弧形走线。
