说明：本次测试所使用的软件版本为AD13/AD9/AD6
1、用AD新建一个 CAM文件。
File---New---Cam document。

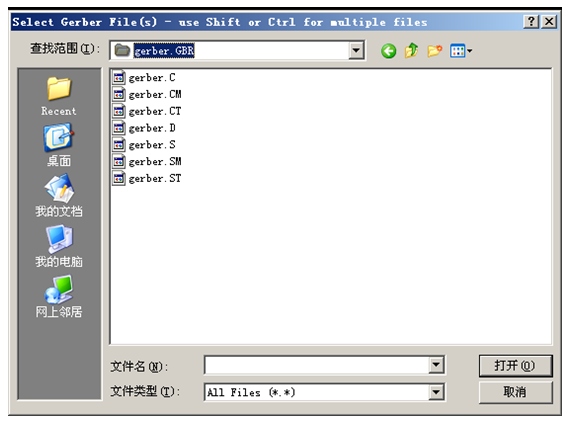

2、导入gerber文件。
File---Import---Gerber…
设置导入参数：
导入成功后会自动生成导入信息文件：
在CAMtastic编辑器中可以点选查看某一层或所有层，如下：
导入Drill文件 ：
File---Import---Drill…
3、导出DXF文件 文件命名为CAM.DXF
File---Export---DXF…
4、AD新建一个PCB文件。并导入CAM.DXF
File---Import
导入参数设置：
说明：
单位设置及层参数设置一定要设置准确，否则有可能导致无法成功导入。
线宽大小设置为与PCB最小线宽相同即可。
导入的过程有点久，需要等待一小会。
正确导入之后，可以看到每一层都是相应颜 {MOD}的线条。接下来的工作会比较辛苦，根据转换后的文件放置元件、布线、添加过孔、覆铜等。跟抄板的步骤是一样的。
原来转换过来的细线条可删也可不删。
个人体验：
Gerber转PCB并不比抄板速度快。但是准确度非常高。
特别是元件位置及过孔位置可以做到与原文件无偏差。
