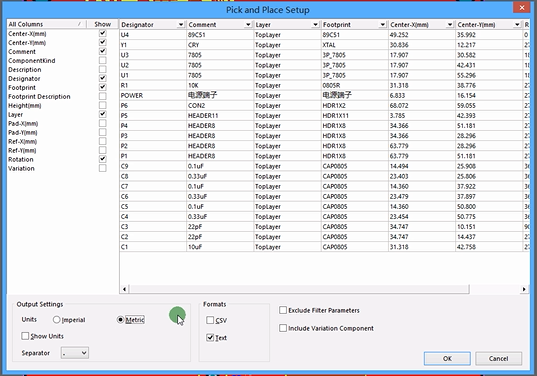

封装的添加1.     双击元件，add-footprint2.     封装库管理器（批量添加）更新PCB1.     在原理图中更新PCB2.     在PCB中导入原理图注意最后的room一般不添加注意以防万一，一般在PCB中再进行一次添加（import） 在DRC检测规则中可以进行设置，除了electric（涉及板子的开短路问题）的规则不能取消，其余都可以取消。 在进行布线之前可以将丝印进行设置（大小，位置）网格进行设置——ctrl+g 设置成点状 PCB的板框根据所有元件所占的空间，大概清楚所要的制作PCB的尺寸。然后进行设置 PCB的布局交互式布局1.     在原理图中Tools中选中cross select mode，同样在PCB也选中2.     运用aliment tools中arrange components into area 将所选的器件排列到一个框选的位置3.     （将原理图与PCB窗口进行分屏——右键，垂直分布）利用先大后小的原则，先将核心部件摆放，注意利用原理图来进行美观布局4.     定位孔的添加——加入3mm的焊盘，注意是非金属化（plasted），在四个角进行圆角处理（避免板子割手）在最后可以进行长度的标识，长宽（放置工具）（原则：先大后小，模块化布局）常用规则设置Electric-clearance（间距规则）——设置6mil以上即可（考虑到一般开发板以及制造商的工艺），再根据板子的器件密度设置——设置铜皮（铺铜）（添加规则，设置custom query|query builder-object kind is-poly|custom query-inploygon）设置15mil（注意单位）-short circuit——不允许短路（不要勾）Routing（布线规则）-Width（注意电源线与信号线）为了保险起见，信号线设置10mil（一般6mil），电源线设置分别设置，在Design-classes（类管理器）在net class（网络类）中添加类PWR（电源），添加*V与AGND，DGND，回到规则管理器，在Width中新建一个规则PWR，设置net class中的PWR，设置最大60mil，最小15mil 优先15mil/20mil，那剩下那个width就是信号线了Mask（设置阻焊）——2.5mil（soldermaskexpansion）Plane-polygon connect-焊盘一般采用十字连接（有利于焊接，不虚焊），而过孔需要全连接         分别设置，添加规则设置customquery—直接输入代码 isvia 在    简单simple模型中direct connect 布线打开关闭连接线（快捷键N-有打开，有关闭）AD17有自动布线功能，选中要布的线，布线-activeroute 可以进行自动布线先进行信号线的布线（先将电源线的线隐藏）信号走线10mil完全足够了设置过孔（一般较差的厂，设置10mil直径24mil）采取盖油（选中force complete tenting on top /bottom）——电源与地就近打孔 DRC检测将所有选项选上记忆500后面加00（希望检测充分），以及查看Electric中选项是否勾选进行检测 丝印调整一般设置30mil-5mil（更大的则设置60-10） 生产输出File-smart PDF 在设置中有一个设置输出层，添加一个装配层（create assembly drawing）双击顶层显示顶层丝印层，阻焊层，板层（板子那层一般在keep out layer）双击底层丝印层，阻焊层，板层注意顶层要勾选holes，底层要勾选holes与mirror注意有些网络信息不需要输出，以及颜 {MOD}选择最后一个暗 {MOD}，不需要输出文档到工程文件 输出保密（gerber）文件——file-生产文件（fabrication output）-gerber file-|general英尺，2：4单位|layer-勾选用到的层以及勾选pads|drill drawing all used|advanced 在文件尺寸上后面均多加一个0避免出错 输出钻孔文件NC drill files-英尺2：5（一般板厂是识别这样的）IPC网表输出（test point report） 坐标文件输出（generate pick and place files ）（识别器件位置）注意勾选，注意毫米Text文档
