[原创]altium designer画PCB中间挖洞

2019-07-14 06:36发布

class="markdown_views prism-atom-one-light"> 在PCB中,keepout层画图形(圆形 扇形 矩形 都可以),然后选中这个图形。在Tool菜单下,点击convert,
两种情况:
第一种(如果是画PCB库的话):
1. 选择 create region from selected primitives(只有这个选项)

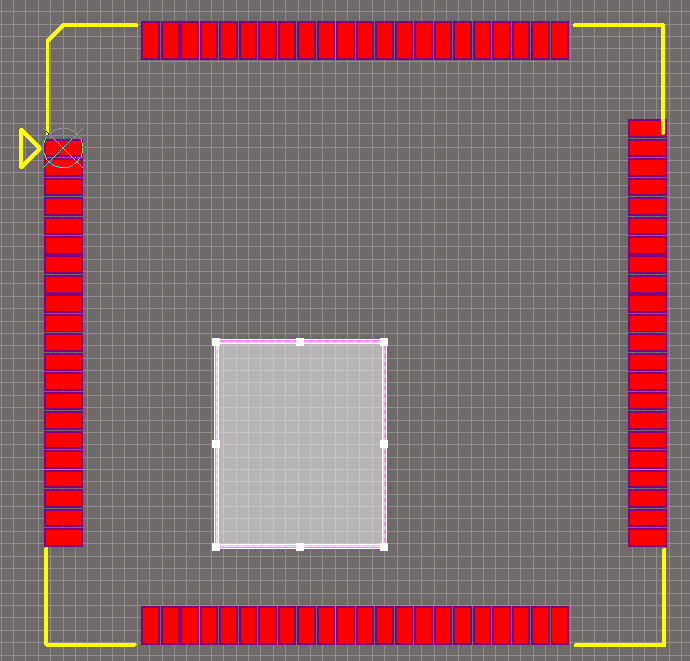

2. 然后双击生成的区域,将类型改为board cutout即可
在这里插入图片描述
最终效果如下:
在这里插入图片描述
第二种(如果是画PCB版图的话):
选择 create board cutout from selected primitives(如果是画PCB版图的话,会有很多选项,选择这个),剩下的跟第一种就类似了,这里不赘述了
