详述PCB画板中走线敷铜打孔规则总结(1)

2019-07-14 06:36发布

      有段时间没有发博客,很多朋友给我发邮件,问我怎么了,是不是已经累倒在键盘上了。在这谢谢博友的关心。这段时间过得很煎熬,就没有心情写博客了。之前一直都是从事程序的编写,虽然接触硬件比较多,但没有真正去设计一款硬件,但这次我要亲自去设计,从电路设计,PCB制板到程序的抒写,全都是我一个人去做,其中的苦楚对于我这个新手来说,前路渺茫。但这一路走来感悟很多,在硬件开发中,网上学习真的很重要,独立的学习,忘记身边的不愉快,做自己想做的。不多说了,下面进入正题。    我也是第一次进行硬件开发,下面总结了我在设计时出现一些PCB画板中错误,帮助大家少走一些弯路。
(1)如果原理图出现下面这些错误,是用于元件是因为原理图是复制过来的,在编译的页面的元器件的 unique identifiers是确定的,当再次新建一个SCH文件,并将原件的电路图复制到这个新建的SCH页面时,则元器件的unique identifiers 属性将会保持,这样在不同的SCH页面便会出现相同的unique identifiers 在后期编译检查时,就会报一个

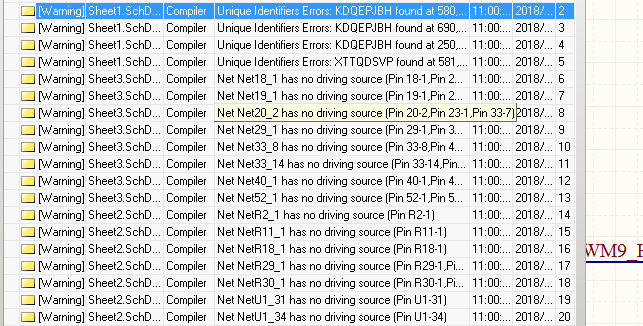

[Warning] Sheet1.SchDoc Compiler Unique Identifiers Errors: KDQEPJBH found at 580,220 and 690,370 对应两个元器件的错误。

解决方法:在SCH界面中的TOOLS→Convert→Reset Component Unique IDs能解决这个问题

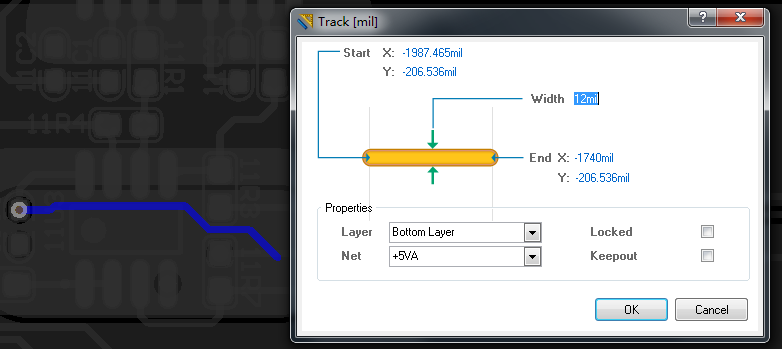

(2)PCB中走线,应该先走信号线,信号线的宽度一般在12-15mil,但是电源线和底线要尽量的粗,而且不同的地线和电源线之间的间距一定要大,不能挤在一起。
