绘制异形PCB的步骤
2019-07-14 06:39
发布
生成海报
站内文章
/
电路设计
12242
0
1260

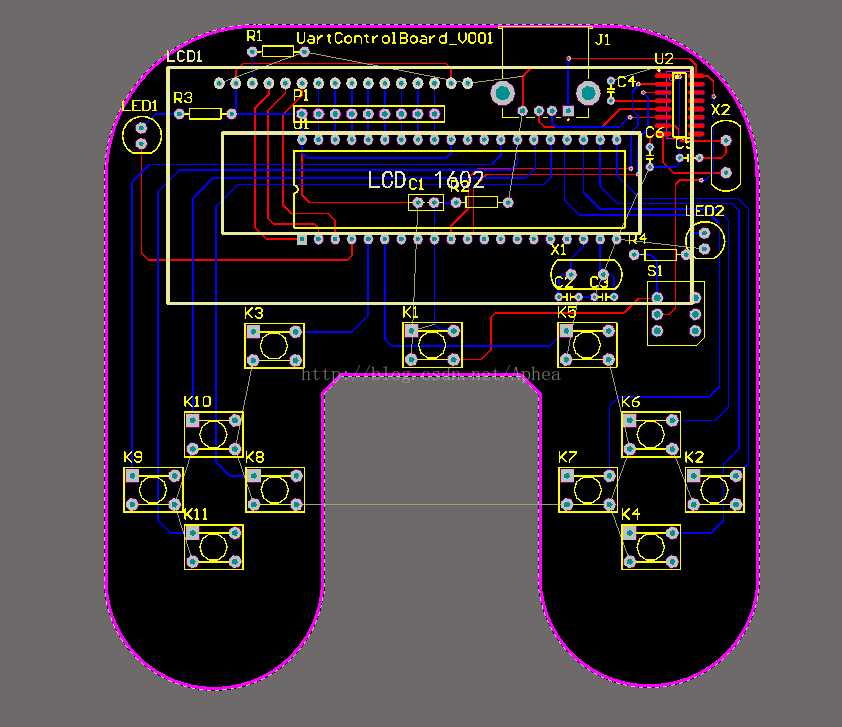

data/attach/1907/19y676a5soctre4iagzh7iwv72mnonas.jpgdata/attach/1907/zz9jxsac5k09hx6eeion1y05isy9d70h.jpg 大家绘制的PCB大部分都是方方正正的形状,如果需要绘制的PCB形状不是方方正正的,那有该怎么办呢? (在此我使用的是AD15,AD和DXP同理) 1、首先在原来15cm*10cm的画布上选择keep-out layer,选择“放置”里面的“走线”或者是“圆弧”,将自己的PCB外形绘制出来,然后在这个区域内进行PCB的布线(PCB外形必须是封闭的),如下图就是我绘制的PCB
2、选择自己在keep-out layer层画的线 先选中其中一根,点击右键选择“查找相似对象”,
然后在弹出的对话框中,Object Kind 选择Any,Layer选择KeppOutLayer后选择Same,意思就是选择Keep-out Layer中所有的线,然后点击确定

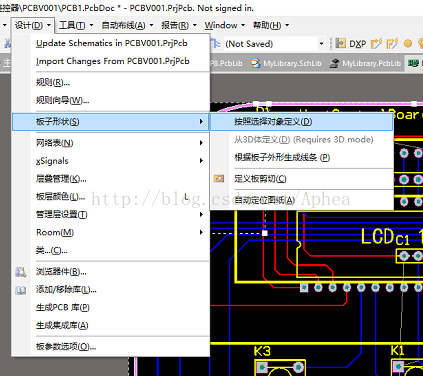

选中后,依次点击“设计”->“板子形状”->"按照选择对象定义"
然后板子的形状就生成了
3、如果有大面积覆铜的需要,在覆铜时,选择 死铜移除,然后就可以在板子外面画一个大的范围,只要包住板子就行,完成后就只有板子内部覆了铜
