1.下载该图片添加脚本；
点击打开下载地址
2.打开Altidum Designer，点击菜单栏第一项DXP，再单击最后一项Run Script（运行脚本）；
3.在弹出的对话框中点击左下角Browser，进入刚下载的脚本目录中，选择PCBLogoCreator.PRJSCR并打开；
4.在弹出的对话框中选择最后一项绿 {MOD}图标开始的RunConverterScript，然后点击OK

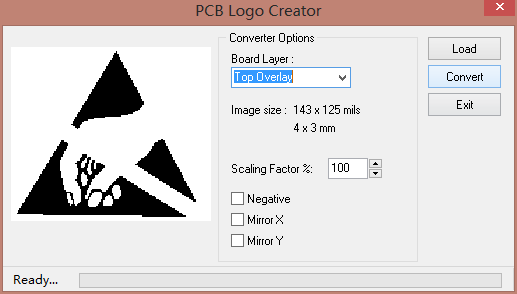

5.在弹出的对话框中选择Load，导入准备作为Logo的图片，注意该图片必须为单 {MOD}图。 单 {MOD}图怎么生成？打开系统自带的画图软件，然后点击文件-打开，选中你要作为LOGO的图片，然后再点击文件-另存为，选择保存类型为单 {MOD}位图即可。
6.选择LOGO所在的层，这里选中顶层丝印层，然后单击Convert开始转换。
7.应用会自动新建一个PCB，创建的LOGO将出现在新建的PCB中，然后可以复制该LOGO，粘贴到你当前的PCB文件的任意位置。
3.在弹出的对话框中点击左下角Browser，进入刚下载的脚本目录中，选择PCBLogoCreator.PRJSCR并打开；
4.在弹出的对话框中选择最后一项绿 {MOD}图标开始的RunConverterScript，然后点击OK
5.在弹出的对话框中选择Load，导入准备作为Logo的图片，注意该图片必须为单 {MOD}图。 单 {MOD}图怎么生成？打开系统自带的画图软件，然后点击文件-打开，选中你要作为LOGO的图片，然后再点击文件-另存为，选择保存类型为单 {MOD}位图即可。
6.选择LOGO所在的层，这里选中顶层丝印层，然后单击Convert开始转换。
7.应用会自动新建一个PCB，创建的LOGO将出现在新建的PCB中，然后可以复制该LOGO，粘贴到你当前的PCB文件的任意位置。
