在画用作通信的PCB的走线时,需要用到蛇形走线,,在看了其他的帖子之后对蛇形走线做点记录,防止以后忘了。 在基本布线完之后设置蛇形走线,,一般给蛇形走线刘点区域备用。 选择菜单栏Tools>>InteractiveLength Turning,或者快捷键T+R

选中对应命令后我们会看到鼠标变成了一个十字光标。

点击要调整线段的开始调整位置,并按下Tab

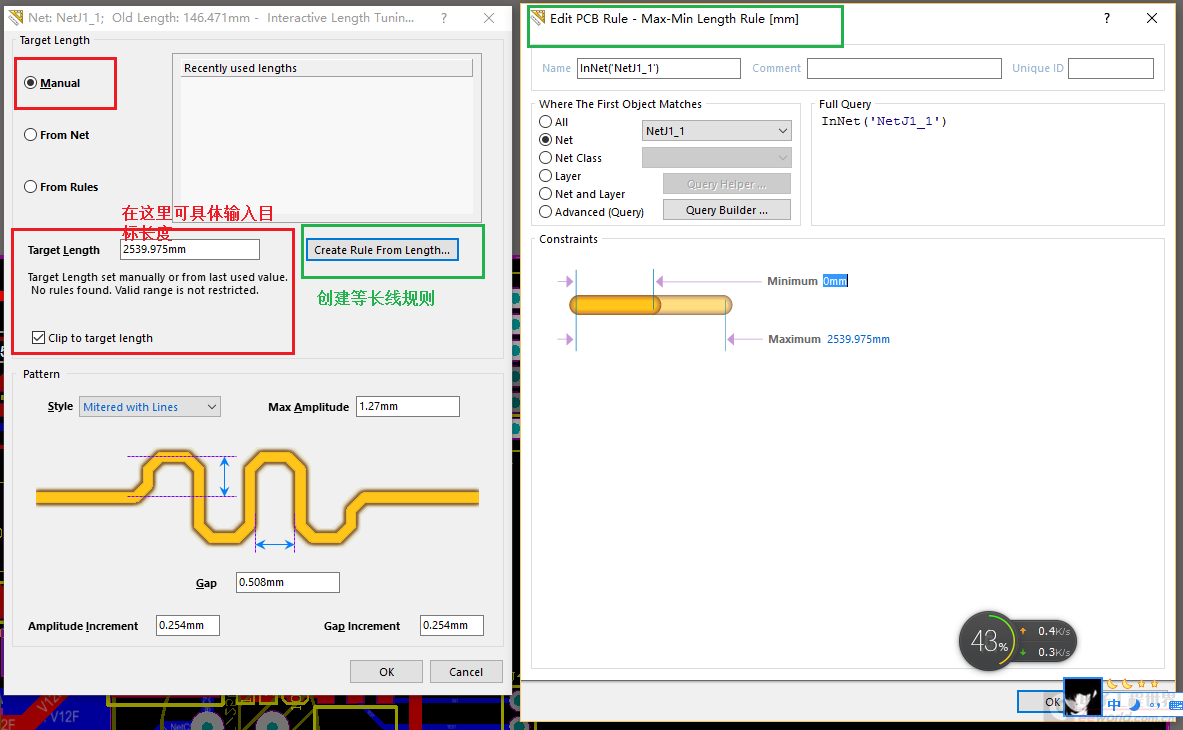

弹出如图3所示对话框,可进行蛇形线的各种参数设置,具体各参数介绍也在图上。这里我们选择manual自主长度设置,看到图4,在对应位置填写目标长度。同时也可以制定下对应的规则。

设置好蛇形走线的各项参数后,选择ok。然后开始布线

直接蛇形线布线 布好线之后再进行蛇形走线受限于板子已经布好的各种线条的影响,在前行布线的过程也要考虑走线要宽松才能进行后期的蛇形走线调整。有一定的不便。在AD中不仅能在布线完成后再进行蛇形线调整,也可以在布线中直接切换成蛇形线走线方式 进行基本布线操作。按下快捷键shift+A,布线模式切换到了蛇形线的状态,如图9所示。(注意一下:输入法状态必须是英文状态下)
我们还可以通过快捷键“1”“2”“3”“4”进行调整,其中“1”“2”可以改变蛇形线的拐角与弧度,“3”“4”可以改变蛇形线的宽度
