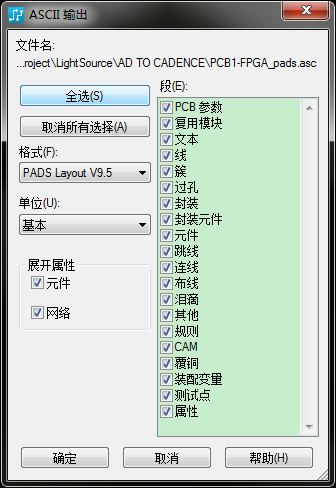

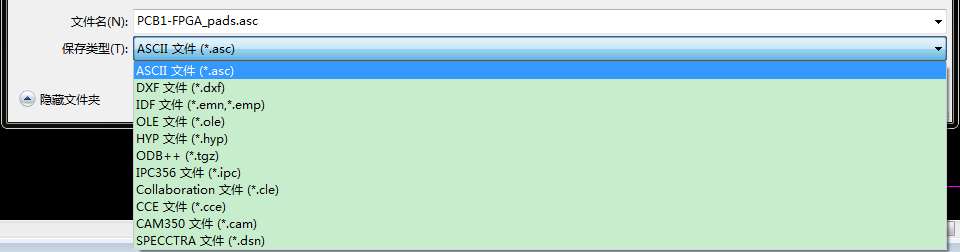

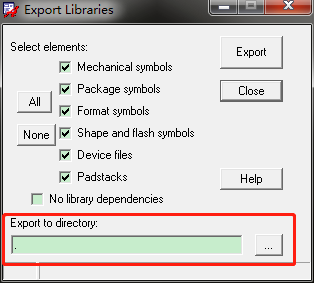

AD封装转ALLEGRO封装时，要把所有封装放到一张PCB上或者分批次的放到PCB上，把PCB转成ALLEGRO格式的，然后再用ALLEGRO导出PCB封装。 步骤如下： 1、在AD（我用的是AD18.1.7）中新建空白PCB，将需要转ALLEGRO的封装放到上面，可放置多个。 2、用 PADS Layout（我用的是PADS Layout VX.2.3）直接导入AD格式的PCB，如下图，导入。 选择AD格式的PCB； 3、PADS Layout（我用的是PADS Layout VX.2.3）导出ASCII文件（*.asc），如下图，导出。 选择导出ASCII文件（*.asc） 点击保存，弹出ASCII选项如下图，格式可选Power PCBV3.0 到V5.0,以及PADS Layout9.5及以下版本都可以。 4、把ASCII文件（*.asc）导入到ALLEGRO，ALLEGRO 用的是V16.6版本的，其他的版本不确定是否可行。 如下： 选择导入PADS格式的文件； 导入和转换后输出文件路径选择，以及层的配置文件选择； 设置好之后，点击“Translate”。如果不是第一次转换，会弹出下图中“OK to overwrite...”窗口，点击“是”确认； 之后左上角会有一个窗口弹出来，下图，等待让它转换完成； 转换完成并成功。 5、用Allegro打开刚才转换成功并保存的文件。 6、接下来，使用Allegro的Export->libraries功能，将封装库.dra、.psm等，焊盘库.pad输出出来。如下： 设置ALLEGRO封装保存路径。 点击“Export”，至此，完成了AD封装库到ALLEGRO的转化。
