导入PCB时，我们需要根据实际的情况来定义板子的长度和宽度，甚至板子的形状，这时候就需要我们对板框进行定义：
————————————————————————————————————————————————————— 1.我们在创建好的工程内，新建一个PCB文件：File>New>PCB; 1.1

2.下面一行工具栏，选定Keep-Out Layer层：
在这里插入图片描述

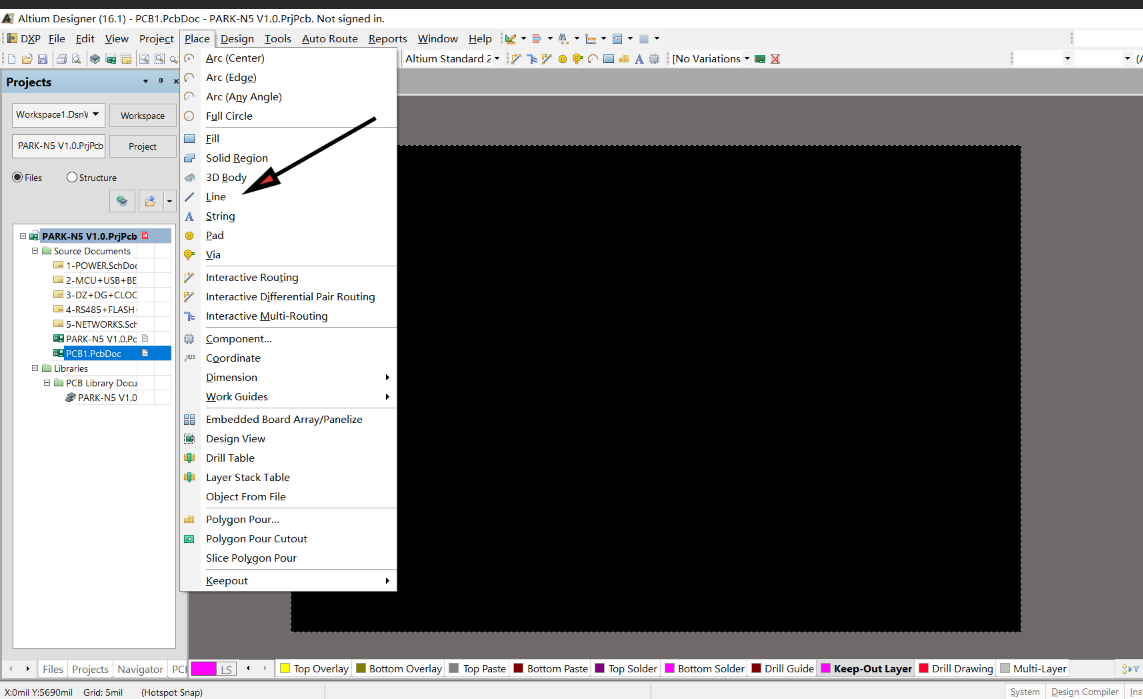

3.开始画线，具体操作是：Place>Line
在这里插入图片描述

4.在板子上，画线，任意形状皆可，视实际工程项目选择，（但一定要是闭合的图形，否则不能执行操作）：
在这里插入图片描述

5.定义板子大小，执行操作：选中所画的形状>Design>Board Shape>Define from selected objects,点击后，跳出是否确定剪切提示，点击OK即可：
选中片描述

                                                             **选中**

———————————————————————————————————————————————————————
这样一看，板子的定义其实很简单，这里是为了作教程，写的过于赘述，需要的操作也就是画线（定形状尺寸）–选中边框–剪切，三个操作。
