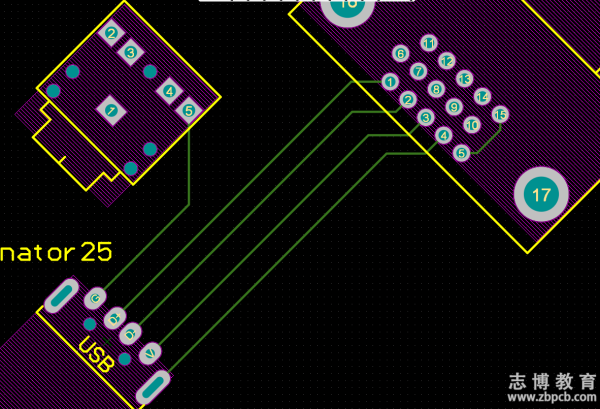

在Altium Designer不用原理图,直接在PCB放置元器件然后进行连线画板,这样画出来的PCB走线和器件管脚是没有网络名的,那么如何给它添加网络?
![在这里插入图片描述](data/attach/1907/j27qht9q0j0lvpu8553wv45jgn7gfw12.jpg)
方法:
1.执行菜单栏命令“设计”→“网络表”→“设置物理网络”
![在这里插入图片描述](data/attach/1907/kt1q4mt83t1s1792z5ea04nxjft3cyf0.jpg)
2.在弹出的“配置物理网络”对话框点击执行。
![在这里插入图片描述](data/attach/1907/otewtxu5hqrka5secs9xum0vsvoybxiv.jpg)
3.弹出的“网络更改”提示框“点击继续”。
![在这里插入图片描述](data/attach/1907/2nfd7ailr95318zh0e0xxwoq0hpbdndz.jpg)
4.重新回到配置物理网络对话框,这时后可以看到添加进来的网络名。
![在这里插入图片描述](data/attach/1907/0q56bbcec061m521c5l22m6nm6jkz14j.jpg)

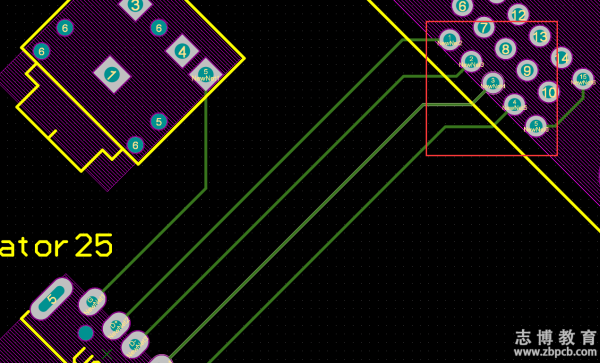

5.PCB中有了网络名,并且有了网络飞线。
