最近开源STM32四轴DIY群的项目进展到了画板子阶段。
大家画的如火如荼，时而讨论如何原理图如何改进，时而讨论如何进行PCB布线，当然，晒图是少不了的。

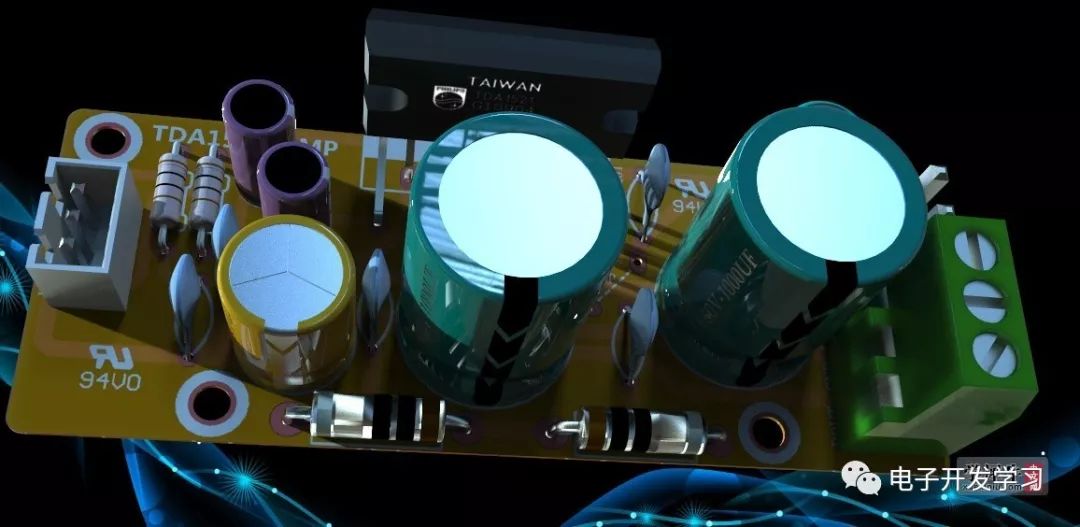

在晒的图中我发现有个大神画的3D效果特别棒。

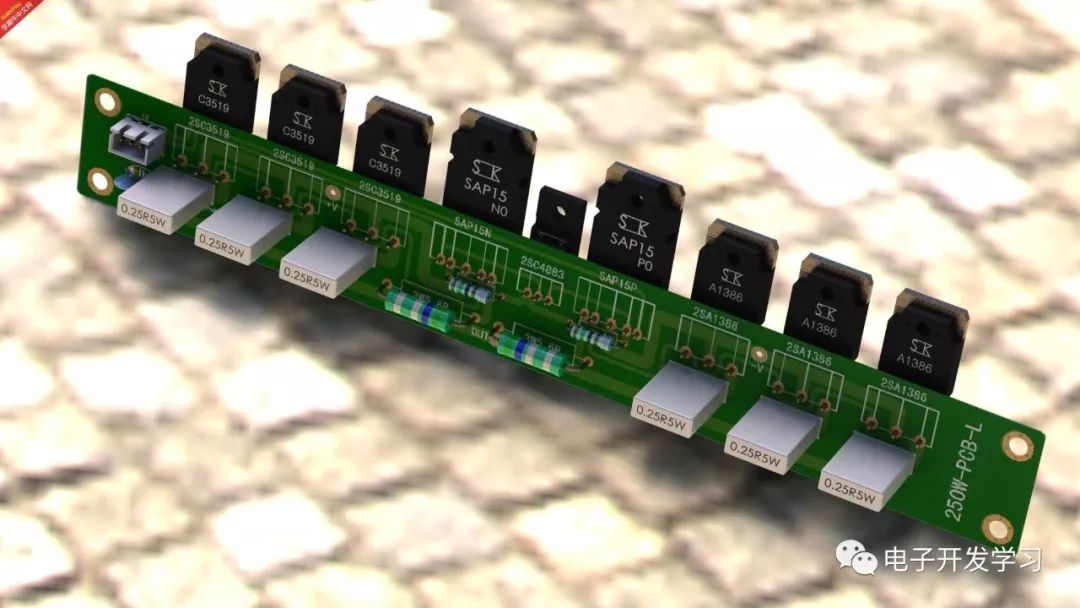

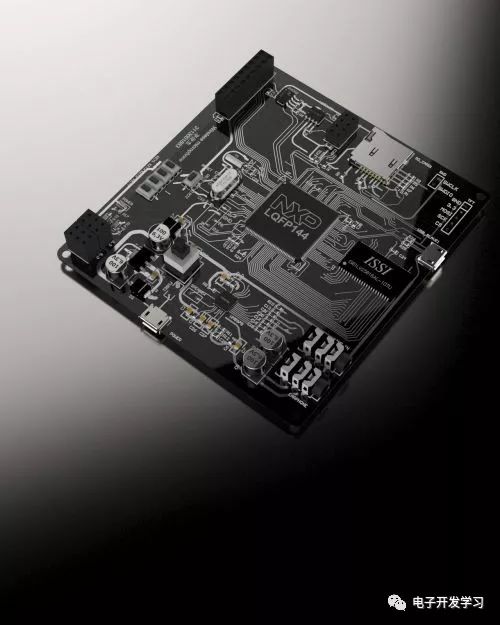

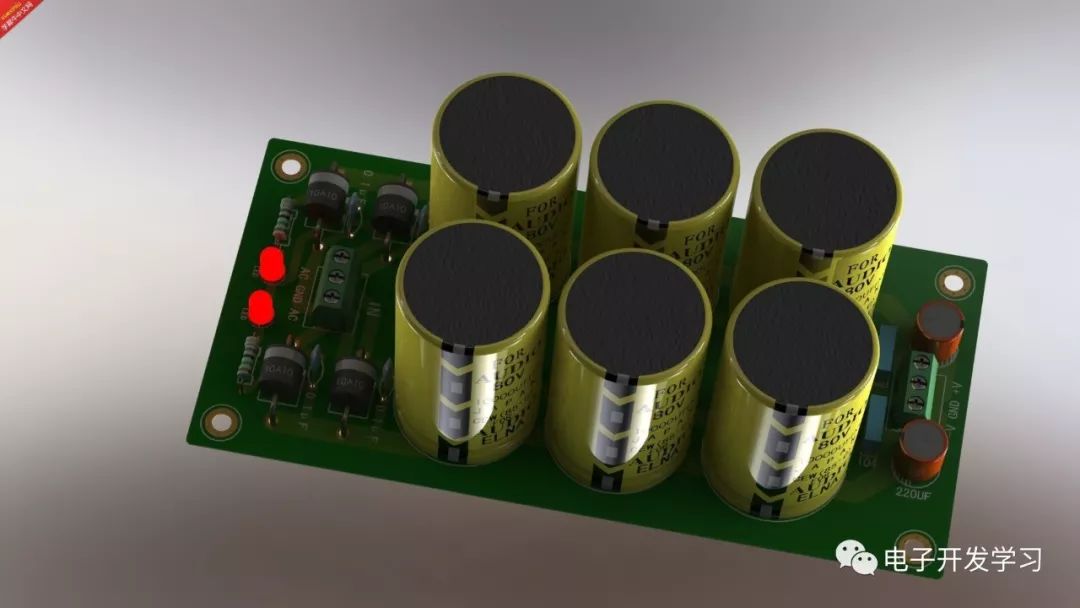

在网上还看到了不少很棒的特效。
说明，以上图片来自各个论坛、发在此处仅供网友及各位爱好者学习使用。如果侵权，请联系小编删除。
其实制作这种效果图有两个大的步骤。
1、制作元器件3D模型
2、渲染效果
在群里邀请到两位大佬给我们分享了如何制作这种效果。
第一步、制作元器件3D模型（网友“小马”以软件NX11.0为例分享制作流程） 1、打开NX11.0
2、点击 新建-模型（注意选择模型不是装配，单位设置毫米，若为英寸画出来的模型尺寸会不合适），并更改名称和文件夹路径（NX10.0 及以上支持中文路径，之前版本不支持）
3、建模过程。详细教程可以百度，主要用到拉伸就可以完成大多数元器件模型的制作
4、导出方式。选择 文件-保存-保存为，会出现以下对话框
先保存一个 .prt 格式文件，方便后期更改。此格式能保存全部的模型制作过程，后期更改非常方便，可以通过左侧的流程树快速修改模型。
在保存一个 .stp文件，此文件格式可以导入AD，尺寸和特征与.prt源文件完全一致。
打开AD(Altium Designer)
选择工程中的PCB封装库
选择一个要添加3D模型的PCB封装
点击菜单 放置→ 3D元件实体 或 按快捷键P → B

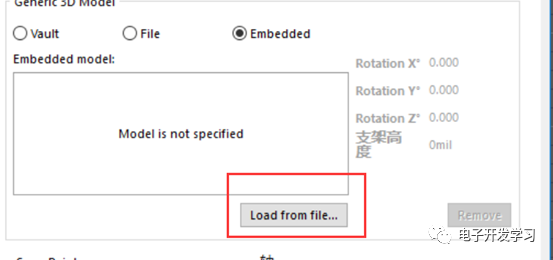

进入该界面，选择红框选择选项，点击Load from file...打开后找到你要导入的step文件点击确定即可
通过XYZ三个参数调整模型在空间的旋转角度，支架高度用于调整模型在Z轴的上下偏移，即可导入3D模型。
第二步、渲染（网友“海贼-王路飞”分享以软件KEYSHOT5为例操作的步骤） 1、这是AD 里的2D图
2、查看3D图，确定无问题，准备导出

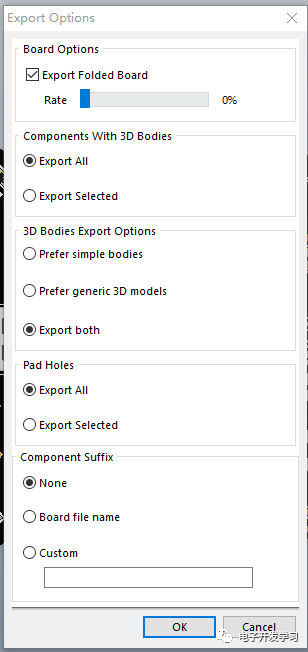

3、导出 STEP 3D
4、继续点OK
5、打开安装好的keyshot，将模型直接拖入软件中，点导入
6、导入后得到默认渲染图
7、选取keyshot左侧的纹理拖拽到我们模型的具体元件位置，可以改变其显示纹理，拖拽背景到背景处，可改变背景，还可补光等。
8、备注：keyshot的渲染效果与AD导出的模型很有关系，基础模型越精准，渲染效果越好。
3D视图下，tools菜单下的legacy tools可以导出带走线的，带丝印的模型，但是文件太大，keshot会卡，对电脑性能要求很高,我还没测试。
以上，感谢两位网友分享。
开源STM32四轴DIY群：829018006。
