Altium Designer 18中自定义PCB板子大小的方法

2019-07-14 06:55发布

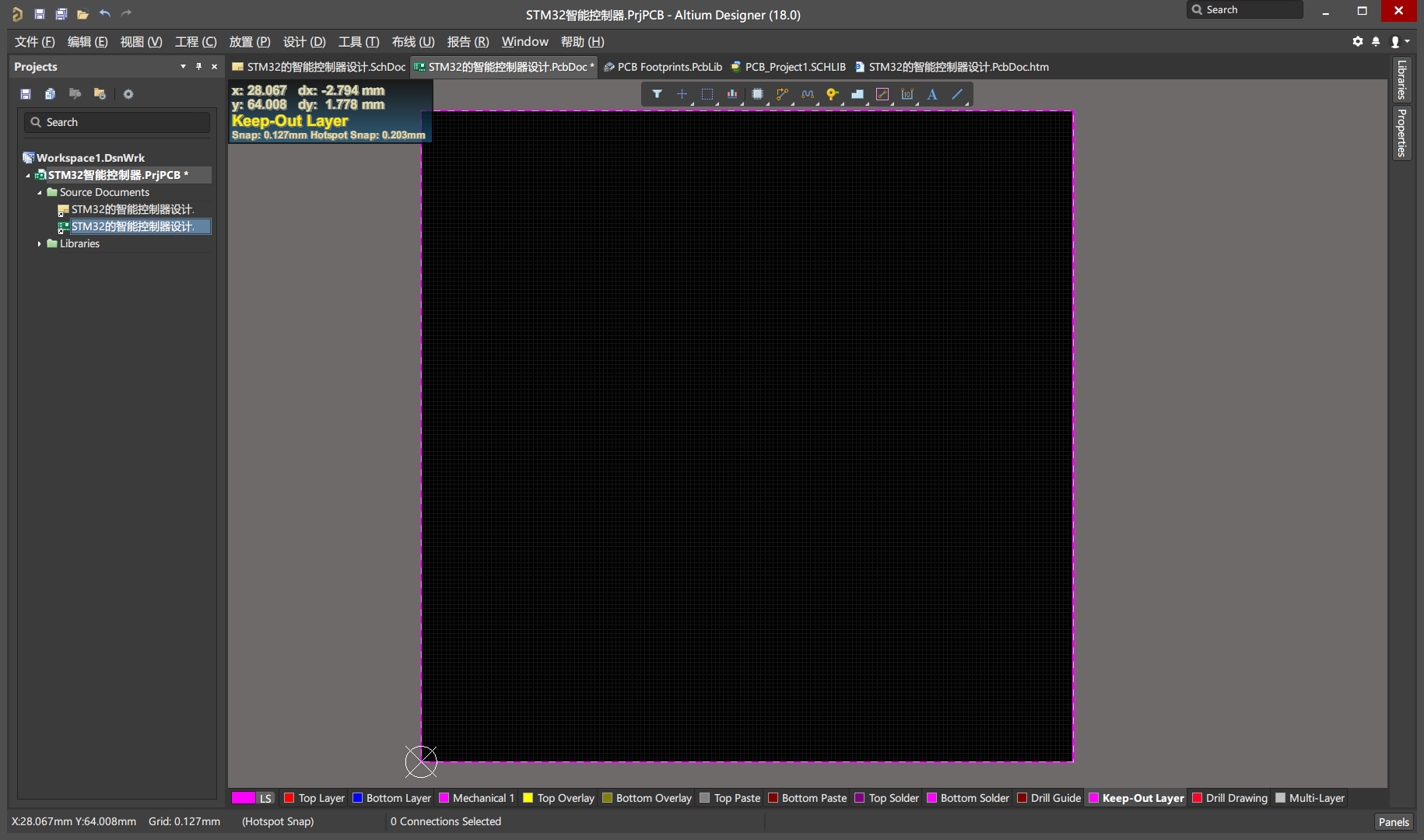

一:首先新建一个PCB板,或者从原理图生成再修改 新建方法:文件>新的>PCB         快捷键:F>N>P 然后我们就会得到一个什么都没有的PCB板子:   首先我们可以先设置原地的位置: 编辑>原点>位置       快捷键:E>O>S 这个原点的位置设置哪里都没关系,不过建议在最左下角   首先我们设置成Keep-Out-layer:   下一步就是画电气线了,注意现在画的将是你板子的电气边缘 放置>KeepOut>线径      快捷键:P>K>T 当然不一定要用直线,你想画一个星星都可以,画好之后如下图: 这个是我准备画的一个100*100的板子   接下来就是画PCB板 把我们刚才画的电气线全选变成高亮:   最后一步: 设计>板子形状>按照选择对象定义       快捷键:D>S>D

完美结束

    但是。。 如果出现如下错误,说明在画电气线的时候边缘并没有完美接上去我的错误出现在 (0mm,0.127mm)的位置。  这里就是我出现错误的地方,所以我们画的这个鬼东西的时候一样要小心啊。。   鼠标点击未对齐的拿一根线,鼠标移动到白 {MOD}的那个中心点,往下拉一下,就行了   最后再把4个电气线全选,重新 按照选择对象定义,得到最终的PCB:
