器件布局原则 1、基本原则 1）发热器件应尽可能分散布置，使得单板表面热耗均匀，有利于散热。 2）不要使热敏感器件或功耗大的器件彼此靠近放置，使得热敏感器件远离高温发热器件，常见的热敏感的器件包括晶振、内存、CPU等。 3）要把热敏感元器件安排在最冷区域。对自然对流冷却设备，如果外壳密封，要把热敏感器件置于底部，其它元器件置于上部；如果外壳不密封，要把热敏感器件置于冷空气的入口处。对强迫对流冷却设备，可以把热敏感元器件置于气流入口处。

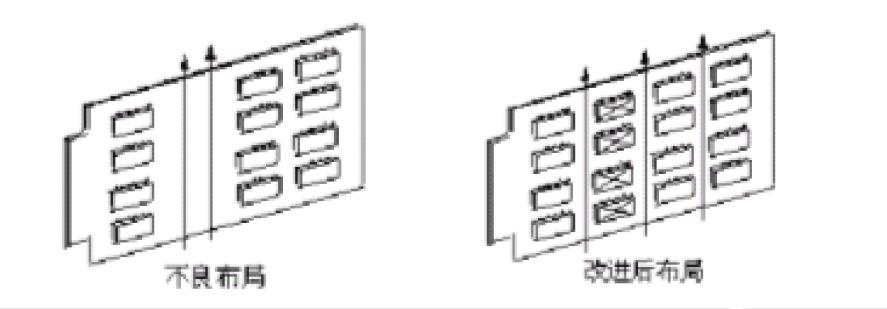

2、强迫风冷的器件布局原则     1) 参考板内流速分布特点进行器件布局设计，在特定风道内 面积较大的单板表面流速不可避免存在不均匀问题，流速大的 区域有利于散热，充分考虑这一因素进行布局设计将会使单板 获得较优良的散热设计。      2）对于通过PWB散热的器件，由于依靠的是PWB的整体面积 来散热，因此即使器件处于局部风速低的区域内，也并不一定 会有散热问题，在进行充分热分析验证的基础上，没有必要片 面要求单板表面风速均匀。     3) 当沿着气流来流方向布置的一系列器件都需要加散热器时，器件尽量 沿着气流方向错列布置，可以降低上下游器件相互间的影响。如无法交错 排列，也需要避免将高大的元器件（结构件等）放在高发热元器件的上方。
    4）对于安装散热器的器件，空气流经该器件时会产生绕流，对该器件两 侧的器件会起到换热系数强化作用；对该器件下游的器件，换热系数可 能会加强，也可能会减弱，因此对于被散热器遮挡的器件需要给出特别关注。      5）注意单板风阻均匀化的问题：单板上器件尽量分散均匀布置，避免沿 风道方向留有较大的空域，从而影响单板元器件的整体散热效果。
