Altium Designer -- PCB 叠层设计

2019-07-14 06:58发布

站内文章 / 电路设计
16237 0 1039
讲之前，我想先看一下，各层的含义都是什么？

一、PCB的各层定义及描述：

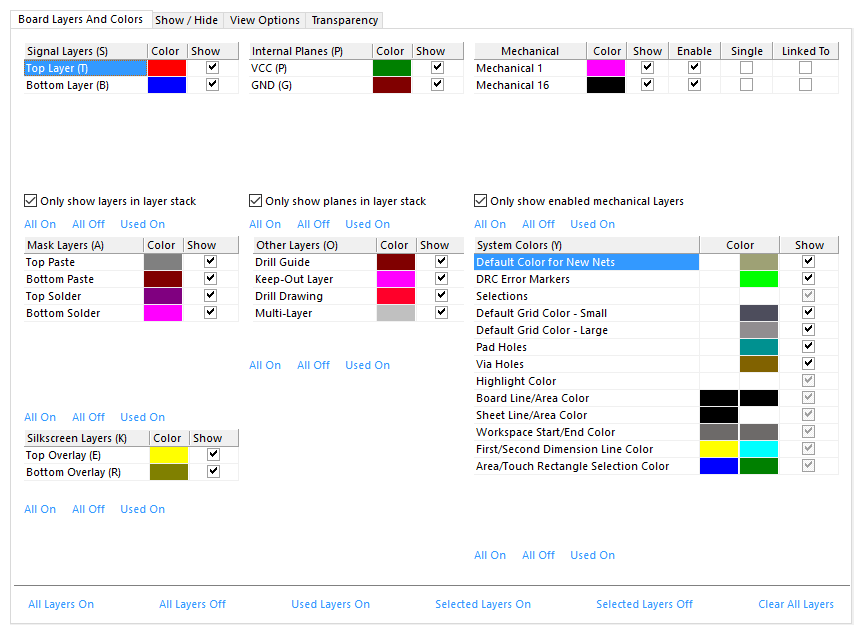

参看：altium designer PCB各层含义1、TOP LAYER（顶层布线层）：
设计为顶层铜箔走线。如为单面板则没有该层。   2、BOMTTOM LAYER（底层布线层）：
设计为底层铜箔走线。
3、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：
顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。在焊盘、过孔及本层非电气走线处阻焊绿油开窗。
焊盘在设计中默认会开窗（OVERRIDE：0.1016mm），即焊盘露铜箔，外扩0.1016mm，波峰焊时会上锡。建议不做设计变动，以保证可焊性；
过孔在设计中默认会开窗（OVERRIDE：0.1016mm），即过孔露铜箔，外扩0.1016mm，波峰焊时会上锡。如果设计为防止过孔上锡，不要露铜，则必须将过孔的附加属性SOLDER MASK（阻焊开窗）中的PENTING选项打勾选中，则关闭过孔开窗。
另外本层也可单独进行非电气走线，则阻焊绿油相应开窗。如果是在铜箔走线上面，则用于增强走线过电流能力，焊接时加锡处理；如果是在非铜箔走线上面，一般设计用于做标识和特殊字符丝印，可省掉制作字符丝印层。
4、TOP/BOTTOM PASTE（顶层/底层锡膏层）：
该层一般用于贴片元件的SMT回流焊过程时上锡膏，和印制板厂家制板没有关系，导出GERBER时可删除，PCB设计时保持默认即可。
5、TOP/BOTTOM OVERLAY（顶层/底层丝印层）：
设计为各种丝印标识，如元件位号、字符、商标等。
6、MECHANICAL LAYERS（机械层）：
设计为PCB机械外形，默认LAYER1为外形层。其它LAYER2/3/4等可作为机械尺寸标注或者特殊用途，如某些板子需要制作导电碳油时可以使用LAYER2/3/4等，但是必须在同层标识清楚该层的用途。
7、KEEPOUT LAYER（禁止布线层）：
设计为禁止布线层，很多设计师也使用做PCB机械外形，如果PCB上同时有KEEPOUT和MECHANICAL LAYER1，则主要看这两层的外形完整度，一般以MECHANICAL LAYER1为准。建议设计时尽量使用MECHANICAL LAYER1作为外形层，如果使用KEEPOUT LAYER作为外形，则不要再使用MECHANICAL LAYER1，避免混淆！
8、MIDLAYERS（中间信号层）：
多用于多层板，我司设计很少使用。也可作为特殊用途层，但是必须在同层标识清楚该层的用途。
9、INTERNAL PLANES（内电层）：
用于多层板，我司设计没有使用。
10、MULTI LAYER（通孔层）：
通孔焊盘层。
11、DRILL GUIDE（钻孔定位层）：
焊盘及过孔的钻孔的中心定位坐标层。
12、DRILL DRAWING（钻孔描述层）：
焊盘及过孔的钻孔孔径尺寸描述层。

二、PCB 叠层设计

讲阻抗匹配的时候，已经说到了叠层设计与阻抗的关系。参看：Altium Designer -- 差分布线和阻抗匹配

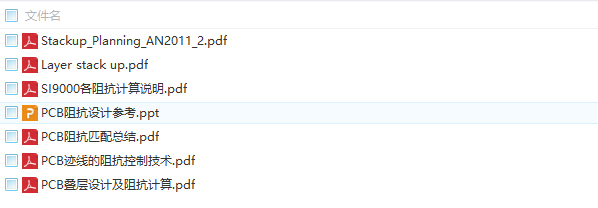

翻译：PCB Stack-up planning 翻译：Layer Stackup下载：相关文档


自行阅读：Stackup_Planning_Pt1_PCBD-June2015.pdf有点小感冒，懒得翻译了。
