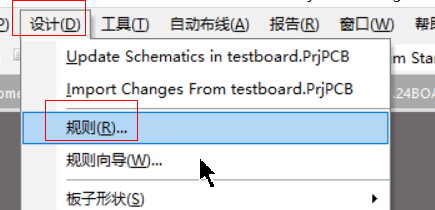

PCB的规则决定了线宽,过孔大小,线、器件的最小间距等。所包含的信息非常多,初学先修改以下的规则。在PCB的界面点击
![](https://img-blog.csdn.net/20180423173714240)

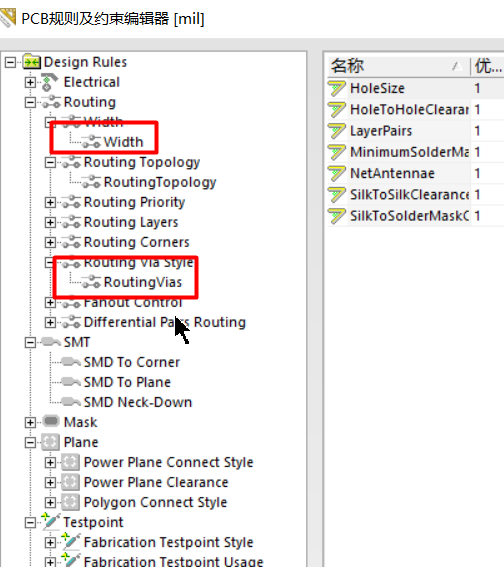

至少要设置线宽和过孔宽度
![](https://img-blog.csdn.net/20180423173714245)

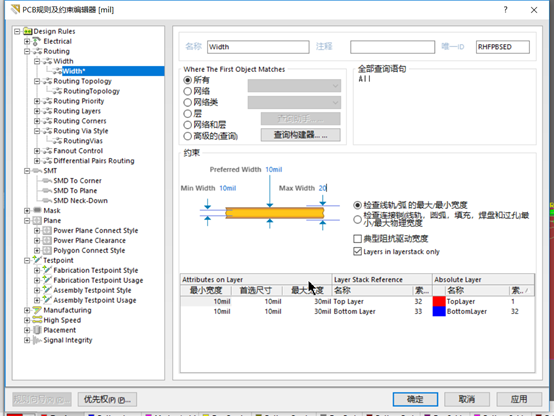

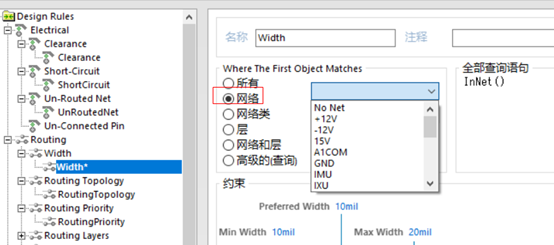

由于电源和地线尽量要宽一点,例如最大线宽可设置为20mil。宽度既可以对全部的网络设置,也可以对指定的网络设置。
![](https://img-blog.csdn.net/20180423173715261)
![](https://img-blog.csdn.net/20180423173715291)

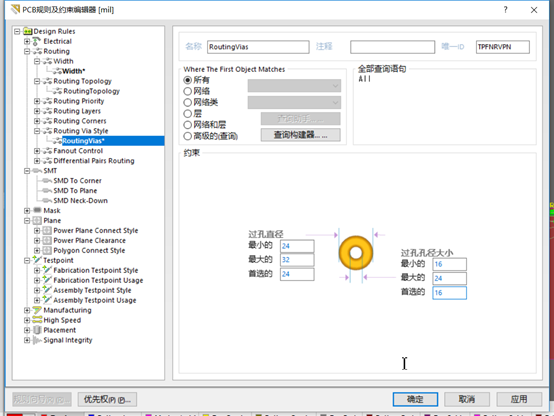

默认的过孔尺寸稍微有点大,可修改。10mil宽的线用16,24。20mil的可以是24,32
![](https://img-blog.csdn.net/20180423173715931)

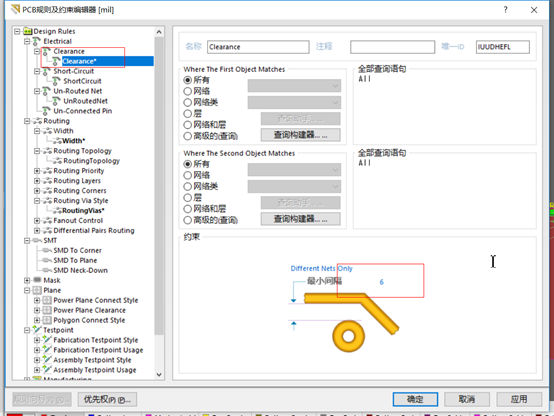

另有一些规则,需根据公司的规定和加工厂的工艺水平决定,例如,最小间隔可以设置为6
![](https://img-blog.csdn.net/20180423173715900)

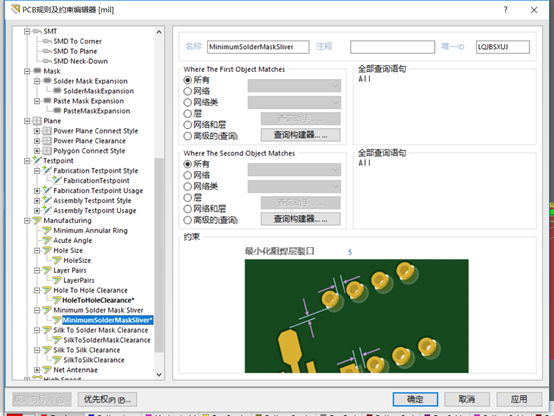

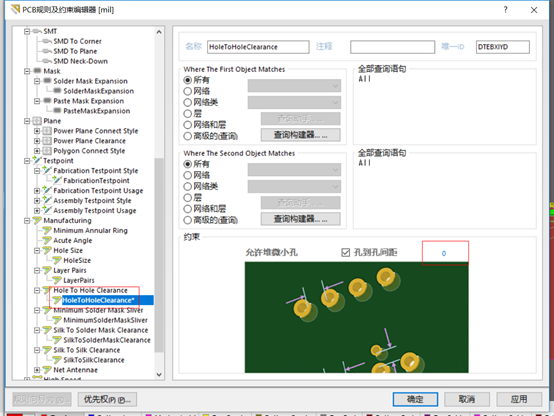

允许孔到孔短路
![](https://img-blog.csdn.net/20180423173716397)
![](https://img-blog.csdn.net/20180423173716437)

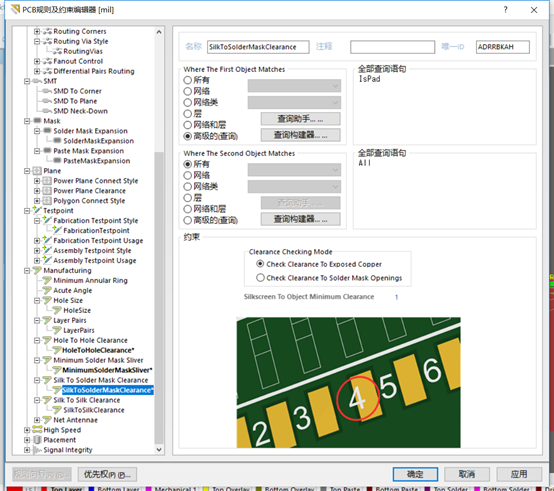

丝印与焊盘间距
![](https://img-blog.csdn.net/20180423173717239)

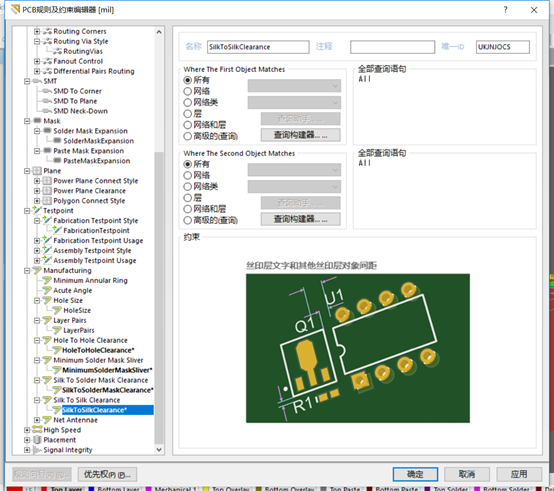

丝印间距
![](https://img-blog.csdn.net/20180423173717812)

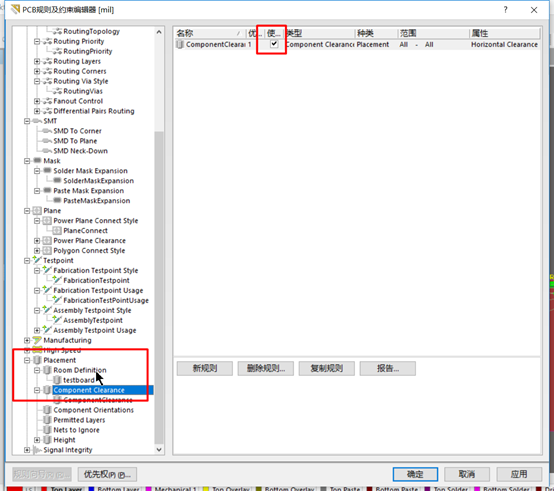

如果要允许器件重叠,可以设置(谨慎)
![](https://img-blog.csdn.net/20180423173717838)

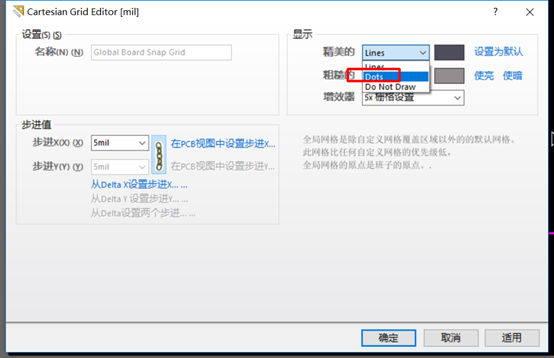

屏幕放大以后,线状栅格可以改为点状按ctrl+G
![](https://img-blog.csdn.net/20180423173719494)

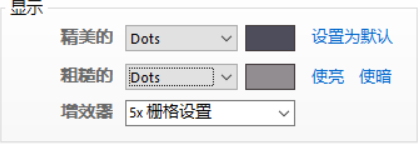

在下拉菜单选择Dots
