欢迎扫码关注微信公众号：柒零玖嵌入式，更多嵌入式软硬件相关分享！ 一、原理图设计

• 创建结构目录

一般我们创建如下几个目录来组织项目代码：

• 制作原理图封装

  画原理图前需要先做好器件原理图库，放到lib目录下。

• 网络标号

同页：添加 Net Alias（N） 不同页：添加 off-page。不同页的时候必须添加off-page才能跨页连接。如：

• 原理图规则检查：

确定好原理图后，绘制原理图往往比较简单，最后要进行原理图的检查，无误后可以产生网表文件，检查方法如下： Tools->Design rules check ，如果报错往往是没有写封装、管教属性有问题等等。

• 创建网表

原理图规则检查Tools->create Net List 默认配置即可 也可以创建第三方网表。创建后最后产生了第一方网表文件夹。 二、PCB设计

• 创建板框

（1）通过附铜操作在outline层创建规则板框 （2）导入DXF文件创建板框 File->import->DXF:

• 设置PCB库路径

原理图设计中，我们只是填写了每个器件对于的封装名称，现在需要设置好库的路径，导入器件后会去库路径中根据名字匹配对应的封装。需要设置如下三个路径。

• 导入网表

Import –>logic 、 没错误，警告可以忽略。

• 布局布线前的设置

• 设置布局布线区域

Z-copy，然后选择Route keepin，选择内缩或者外扩。一般内缩20mil。

• 打开交互式布局

默认打开，这样可以打开原理图软件，交互式布局。

• 设置电源属性的管教

将GND和电源管脚设置电源属性，可以隐藏走线。edit->properties选择net并选择电源属性，设置一个数值后，走线消失。

• 层叠层设置

默认2层板，设置成4层，或者更多层。

• 规则设置Physical

添加线宽，过孔，增加差分、电源规则等。

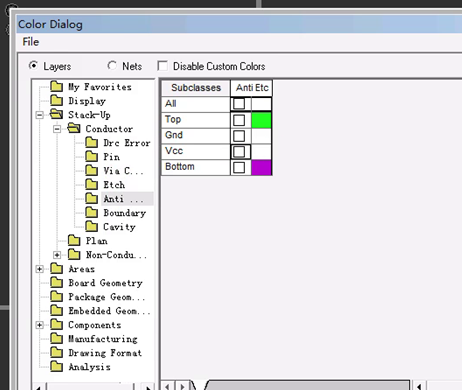

• 电源层分割



• 铜皮参数设置：

• 辅助技巧

高亮网络 显示部分飞线   测量距离 显示双单位

• 等长
• 导出gerber文件

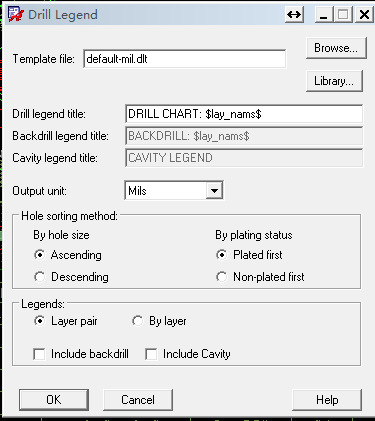

（1）toos->database check （2）    display->status （3）manufacture->NC （4）    输出IPC网表 Export-》ipc （5）Artwork   4层art文件 2层丝印art文件 2层阻焊art文件 1层钻孔art文件 1个钻孔文件imx6-board-1-4.drl 1个不规则钻孔文件imx6-board.rou 1个IPC检查文件imx6-board.ipc 将以上产生的文件，放入cam文件夹，压缩准备厂家，以及进行CAM350检查。 （6）CAM350检查 file-》import-》autoimport选择CAM路径

• 设计惯例：

（1）铜皮到过孔4mil及以上 （2）铜皮过期（设置了但没赋予网络） http://www.mr-wu.cn/cadence-allegro-solved-out-of-date-shapes/ （3）DRC错误定位： http://blog.csdn.net/fengyuwuzu0519/article/details/79031633 （4）含BGA过孔大小 8-16、10-16 （5）设计过程 1先布局-2扇孔-3拉线-4等长-5后期调整。注意一定要提前扇孔，先拉完所有线再注意细节。 （6）差分走线 避免交叉和过孔 （7）电源布局 参考芯片手册给出了推荐布局
