画了个4层ADC测试板，下面是其中遇到的一些问题，和解决的办法。1.4层PCB， 打通孔可以对应中间层？via孔 可以选择两个层，一个net。 pad 可以选择一个层，一个net.

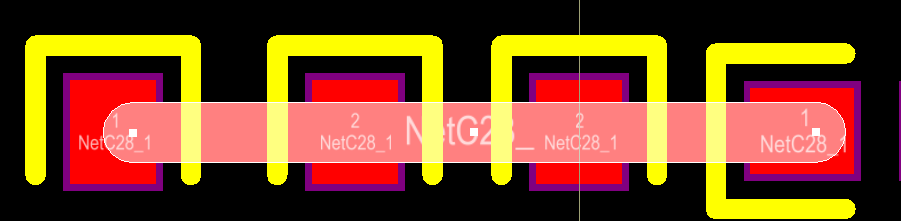

2.复制粘贴是，按左键3.cross select mode 鞭炮对应原理图与版图4. 如果PCB连上线还显示有飞线，那么可能是由于这几个器件用分开的线连的，导致有几条中间的线没有对应在该有的net上，删了变成一条线就好了。或者把这几条线的net改过来。注意： 使用interactive routing
5.移动快捷键M S6. 4层中间的电源层，via打到后？设置错了？  没，需要把via和plane对应的net连接对就好了

7. AGND 这个pad不用打个via 到底层或者中间的ground?当然要打了。这个没显示是因为在旁边打了孔，覆铜时就连在一起了。

8.高速信号   :
电源多打孔，信号当然不能来回跳
电源要减小走线电阻，和电感，所以多层板可以走大片金属当电源9.密集打 通孔  tool-> via stiching -> add stiching to Net
效果如下：
10. plane中有条天然的缝，reshape board 就好了
