PCB 的寄生效应(PCB Layout Parasitics)

2019-07-14 07:10发布

这个是看ADI的视频时截图过来的.
以前下载的了, 现在没有搞硬件.
但是看了看, 还是学了点东西. –||
主要讲了 PCB的布局布线以及相关的知识点.
链接: http://pan.baidu.com/s/1eQlcTDS 密码: d44e

一. 寄生电阻(Resistor Parasitics)

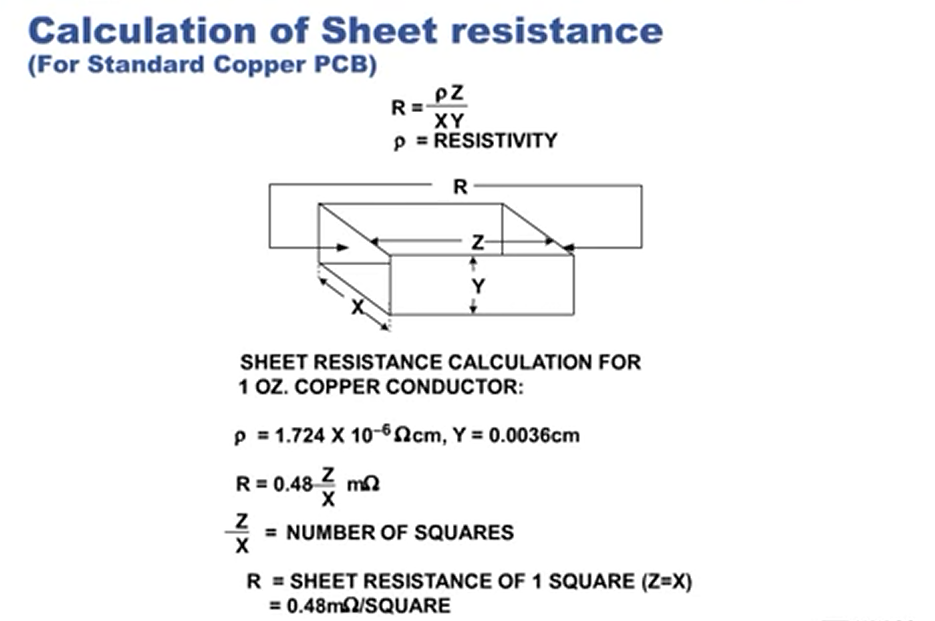

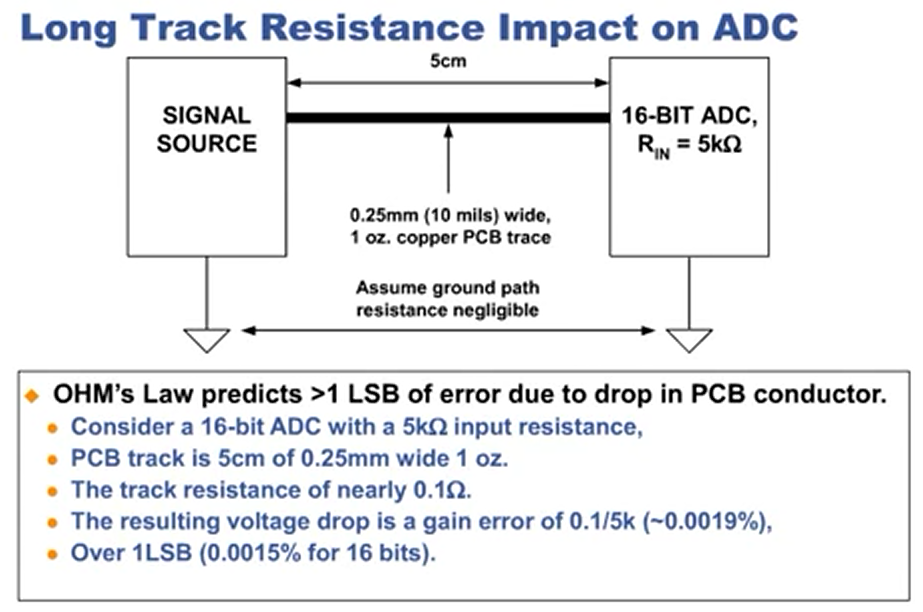

寄生电阻的计算 示例

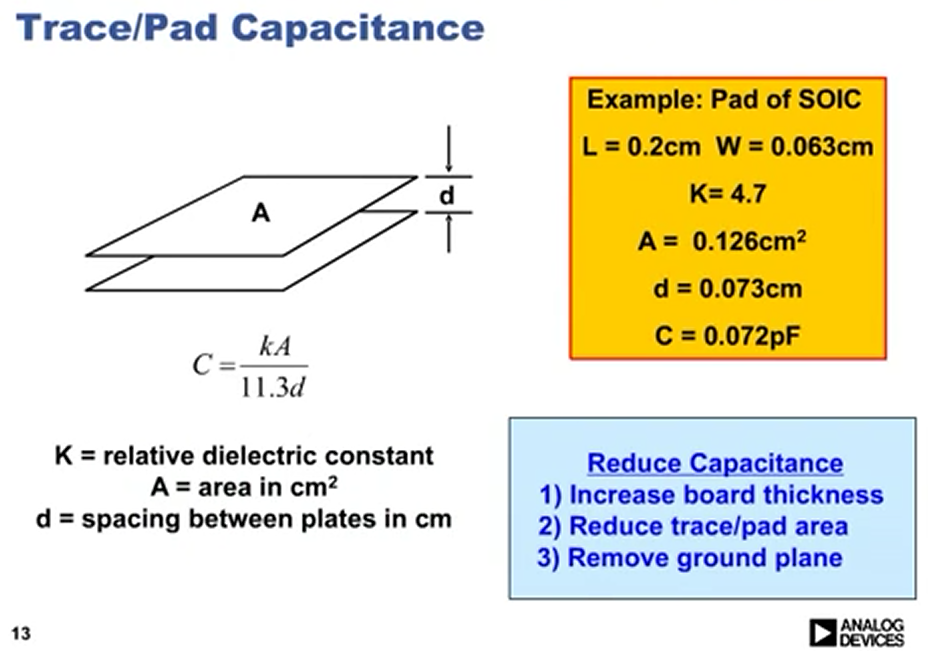

二. 寄生电容(Capacitor Parasitics)

这里写图片描述

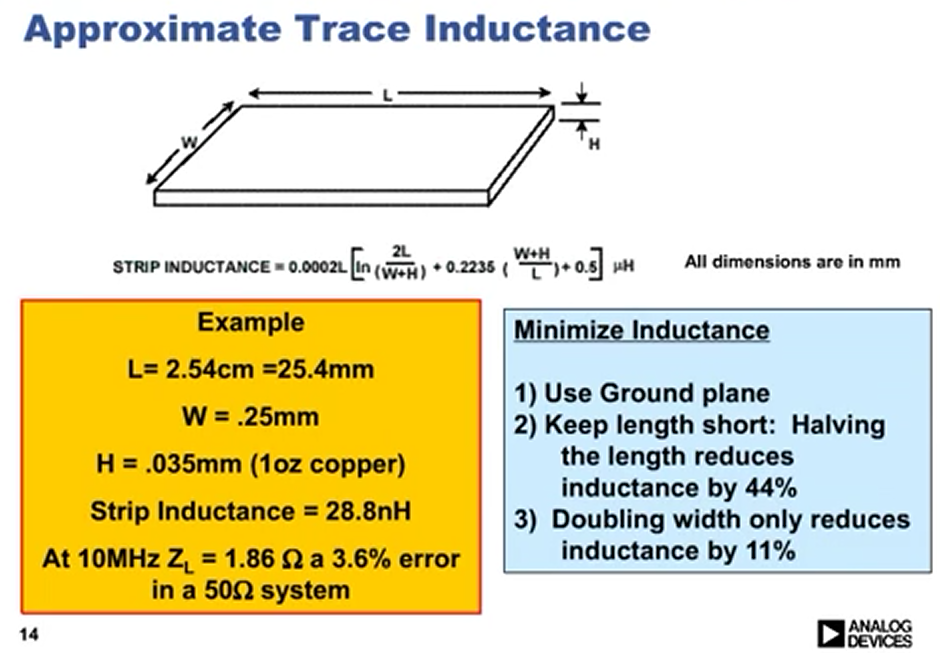

三. 寄生电感(Inductance Parasitics)

这里写图片描述

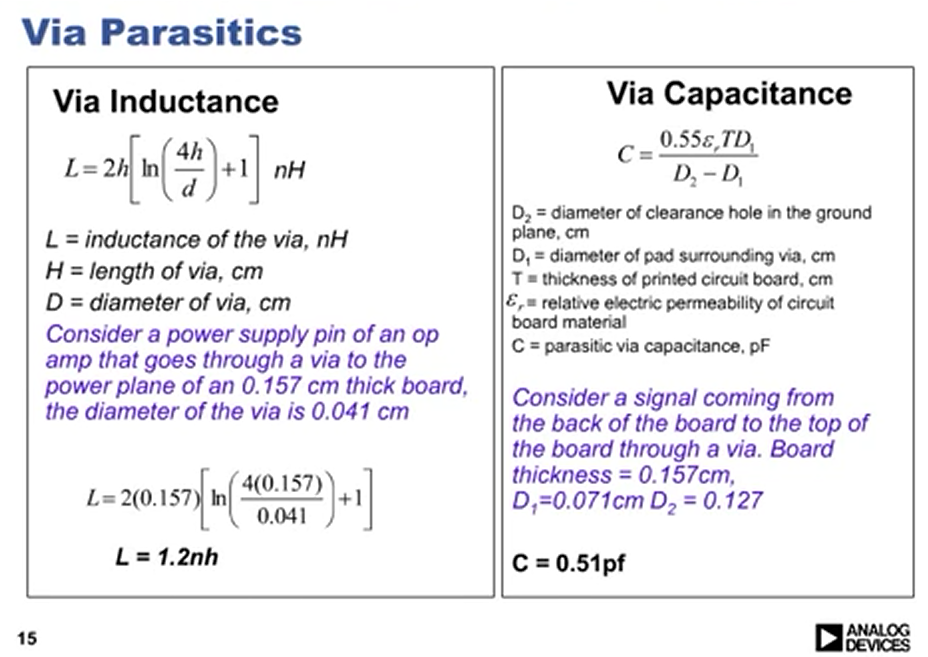

四. 过孔的寄生电容和电感

这里写图片描述
