1.新建

1. 在原有的PCB Project工程之上，先绘制完原理图
2. 然后在PCB工程，添加一个新的PcbDoc
3. save 可以保存和原理图一样的名字

---

2.从原理图到PCB图的导入

    2.1 原理图的Component的来源

• 来源于原理图库文件（注意封装）
• 来源于集成库文件 （注意对应封装）
• 来源于其他原理图文件复制粘贴 （记得修改器件的标注 ，注意器件的封装）
• 也可以把常用Snippets把一些常用的图块保存起来，下次直接使用，省去每次重新绘制或者复制粘贴的麻烦。
  如何新建和使用Snippet
  选中原理图块–>右键–>Snippets–>Creat Snippet form selected Objects–>

  使用的时候直接 单击右下角Syetem–>Snippets 选择要用的部分 –>Place

  使用的时候，选中部分最好没有标注编号，有PCB封装，这样在使用的时候更方便一些。

2.画板框

2.1 直接自定义板框大小，设置定位孔

• 首先选定 Keep-out层
• 先画一个直线，单位改成mm 然后可以设定起始和结束坐标
• 然后再画一条与之垂直的，然后再复制两条 就画出矩形了
• 再画一个圆弧角 PE
• 选中紫 {MOD}的线，然后 Design–>Board shape–>define from selected object
• 如果感觉板框大小不合适，可以重新定义
  Design–>Board shape–>define from selected object

2.2 引用现有的板框的大小

1. shift选中所需要板框的外形和定位孔
2. 右键选择snippets–>create snippet from select objects，然后保存创建的snippet
3. 引用时，在所需的原理图中，点击右下角 system–>snippet 选择复制即可
4. 复制之后可以把它们合并成一个unit,这样拖动的时候不至于改变其相对位置
5. 也可以把他们复制到一个PCB库中，创建成一个component,这样下回使用，直接使用这个component就可以
6. 针对5，使用时，可能会出现元件重叠现象，可以把板框component放到底层去

---

3.设置规则

    3.1 元件引脚之间的间隔

• Design–>Rules
• Electrical–>Clearance
• 默认有一个规则对所以元件的约束，但是对于一些特殊的器件，比如贴片的芯片，不满足这个要求，所以需要单独设置规则

比如这里我们针对U1元件设置的规则 ！！！ 注意，设置完成之后，要把我们自定义的规则设置比默认规则高，不然实际上规则无法生效 PCB界面–>Design–>Rules
1 线宽 width
Design Rules–> Width–>右键–>New Rules –>设置name,连接的网络，线宽规则 在Design Rules对话框 右击标题栏可以切换单位
第一次使用的时候还要用Table 设置一下
设置 GND 3.3v 5V 的线宽 比如 GND30mil Power 20mil 信号线10mil 2 设置间隙 Clearance
首先设定一个所有器件的最小间距10mil
对于一些芯片 可以单独设置
设置参考线 以及如何去除参考线 也可以导入之前配置好的规则文件
[MicroEEG_MB_2v1.RUL] 注意要选中(https://download.csdn.net/download/csdnhuaong/10326922) 注意：规则设置 线 间距，孔 、优先级 第一次使用要重启软件重新加载

---

4 布局&连线

先主后外 主芯片大排一次布多线 再布外面少量的
再布外面一些比较近的
电源线 不行找一块过孔
地线可以先不布 最后铺铜 融掉 布局的基本规则： 1.规则 2. 电容 要知道它的功能 3. 电感 放置电感尽量不要让他们平行 4. 晶振 离输入脚尽量的近，晶振下面普通，下面不要走信号线，等长 布线

低电压 电流越大，线要越宽
地线>电源>信号 30mil 20mil 10mil
数字和模拟要隔开
正面要是走横线的时候
反面尽量走竖线

5 补泪滴

铺铜

5.check

规则检查

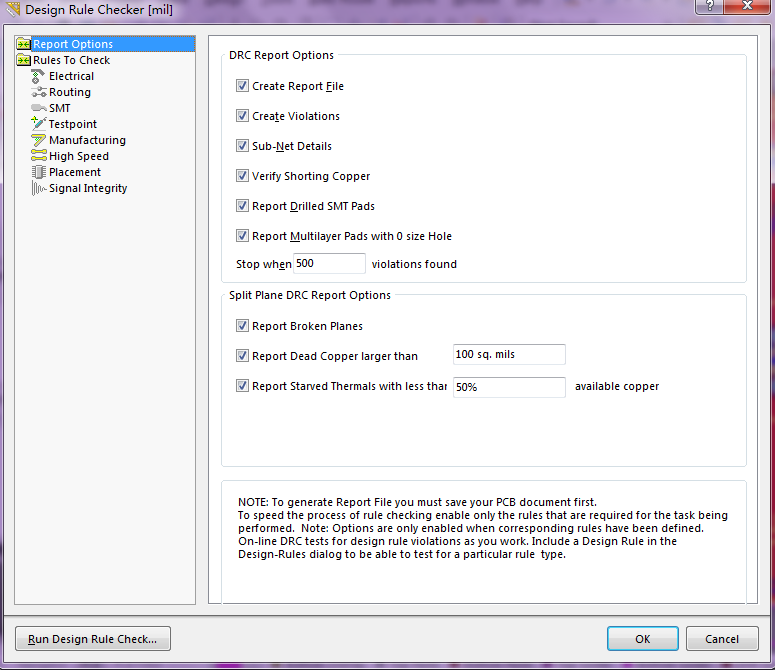

Tool–>design rule checker—Run design rule check

• Project–>Compile Document
• 查看System–>Messages 是否有Warning、Error
• 如果有 双击Message对话框中Detail，就可以定位到Warning/error
-

问题

出现PCB文件过大 可能原因是丝印厂有中文字体的标识
解决办法是，不要把字体嵌入到文件中（有点类似于PPT嵌入字体，结果文件就变大了） DXP—-Perferences—PCB Editor—True Type Fonts–Not Embed fonts inside PCB documents 出现元件重叠问题
DESIGNE->RULES->placement 把 componentClearance Constraint 下的规则前面的勾去掉就ok了

6 打印文件

Print Preview 可以预览
右键 configuration 可以配置选择打印哪一层
page setup 设置彩 {MOD}打印

常用操作

单层/多层显示
隐藏丝印层的内容 LL
显示隐藏连线 N
选择NEt S
交互探针
旋转一个角度
拖动可以 旋转
查找元件：在原理图中使用探针，可以在PCB中高亮显示，
查找网络：右上角
重定义原点 EOS 选择空白位置 LL 会出现view configuration对话框 这里会有一个各个层 是否显示和隐藏的选项 快速切换元件在正反层 选中元件-拖动/Move –>L 瞬间切换到另一层 快速选择：S
选择有很多功能
比如快速选择一条线 S–>Net 这样就可以把这条线选中重新布 如果只想高亮看某条线 按住 clear可以清除 快速翻转板子 VB
快速回到初始状态 VF Shift+S 单层和多重快速切换 Shift+H 关闭左上角的提示
Shift+M 切换是否打开放大镜 布线的时候，让它显示一部分飞线 N –>Hide N–>Show 布线的时候，通过按‘~’可以看到当前的一些快捷操作
Shift+R切换模式
Shift+W设置线宽
Shift+V设置过孔
Ctrl+Shift 点击鼠标左键 智能布线，可能有时不太好，需要修改
Ctrl+shift 滚动一下管轮，自动打一个过孔，换一个层
Shift+Space 改变走线 直线，45度，圆弧型 快速切线 EK Edit Slice Tracks 一次布多根线
先通过shift 点选多个网络
选择 Interactive Mutilate-Routing工具
进行布线
布线的时候可以通过 B Shift+B切换线间距
尾端可能不太好，结束掉之后，单条修复一下 普通过孔 12-24mil
电源过孔 18-36mil
信号线 10mil
电源线 12/15 20mil
地线 20/30mil
铺铜 电源部分小面积 3.3 5.0 地线 大面积铺铜 布线结束的时候，防止工艺达不到，使用一个填充工具 Tools–>Teardrops Change 批量修改元件属性 制作图标
图片 —>BMP 单 {MOD}
DXP–> 最后查看
LL 显示和隐藏 删除连线 管脚交换功能 ** 探针功能，高亮显示 原理图到PCB PCB到原理图 打印的时候 可以 适合页面打印，也可以1:1打印 Start Print Smart PDF 给画好的PCB加注长宽尺寸 place–Dimension–Linear 然后选择线，空格选择位置
