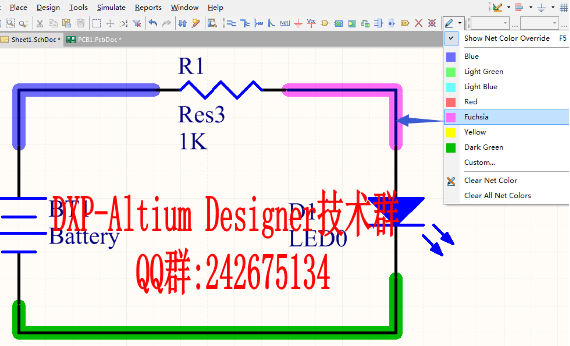

Altium Designer16部分新功能，原理图和PCB网络颜 {MOD}同步                                                                               雨花石 – 2015.12.03                                                         DXP-Altium Designer技术交流  242675134 说明：本文中的图片都打上了QQ群号，目的是防止别人抄袭文章，以前出现过类似的情况（此篇文章曾经被某个论坛抄袭过，具体是哪个论坛抄袭了这篇文章，这里就不说了，大家心知肚明，在此特殊声明一下，以免网友误会），有些论坛直接把文本中我留下的QQ号码删除，剩下的内容包含我制作的图片都没改动，甚至就连标点符号都没改动，就充当他们的文章了，实在令人气愤。虽然不是什么高技术含量的文章，起码要尊重原作者辛辛苦苦写作制作的劳动成果吧，所以以后我写的文章中，图片上都留有QQ群号，以防无耻之人抄袭。   Altium Designer16有许多新功能，这篇文章仅仅介绍原理图和PCB网络颜 {MOD}同步这个功能，其余的新功能其他文章再一一列举。 图①和图②是没有赋予网络颜 {MOD}的原理图和PCB，和后面赋予网络颜 {MOD}的做个对比。                                                                图  ①                                                   图  ② 1 、给原理图的走线网络赋予颜 {MOD}，如图三：赋予颜 {MOD}图标在图三的右上角（有铅笔那个）                                                  图  ③ 2 、选好一种颜 {MOD}后，鼠标再原理图中变成十字光标，这时单击想要赋予颜 {MOD}的走线即可达到想要图三中的效果。 3 、新建一个PCB 或是在原来用AD16已经画好的PCB更新即可                                                                        图  ④                                                                 图  ⑤ 导入后，网络的颜 {MOD}已经被带进PCB里面了，图六 里面焊盘的颜 {MOD}很明显的。                                                           图  ⑥ 由于本人语言表达能力有限，文中有表述不妥之处，还请各位见谅，欢迎朋友们给予指点，以使文章更加流畅和完美，在此谢谢各位。   软件使用中遇到什么问题，欢迎加群交流： Altium  QQ群：242675134 微信交流群：Altium Designer学习交流 微信公众号（名称：雨花石Altium学习交流平台）：Altium_C2002-YHS  更多资料可以登录本人的百度 {MOD}分享主页下载                                              雨花石  写于                                                   2015.12.03
