这是一个板框，上面没有任何的孔，如图：

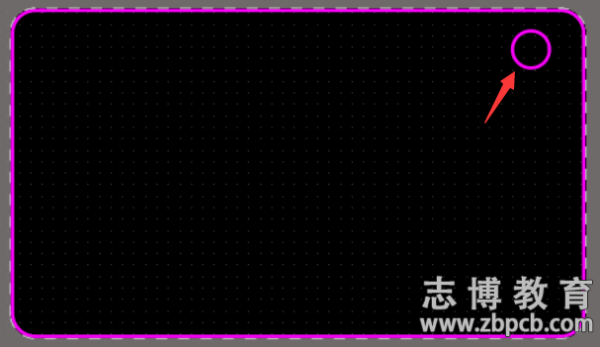

我们先在Keep-Out层用无网络的线画出一个圈来，圆我随便放的。如图：

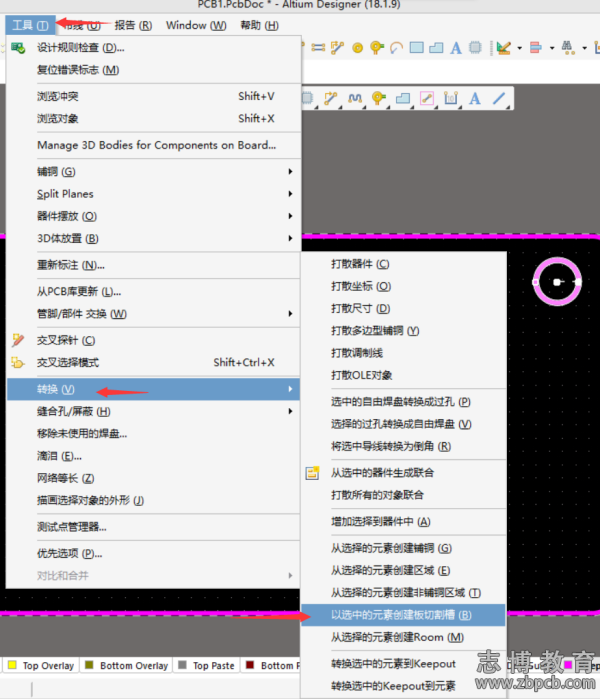

选中刚画好的圆执行菜单栏命令“工具”—“转换”—“以选中的元素创建板切割槽”。（快捷键TVB）如图：
圆已经挖空，如图：
也可按3看3D效果。如图：
想挖什么样的就挖什么样的，如图：
欢迎大家关注我们志博PCB微信公众号，每日Get新技能。
