Figure 16，Figure 17和Figure 18展示了典型的板卡边缘外框。

注意：Key G仅用于参考，可供用户进行使用，但是风险需用户自己评估， 也不可用于M.2规格书中的标准设备。 Keying即可用于组态，也可用于防止插入卡与连接器不兼容。下面的Figures和 Table 3列出了不同Keying的尺寸值。

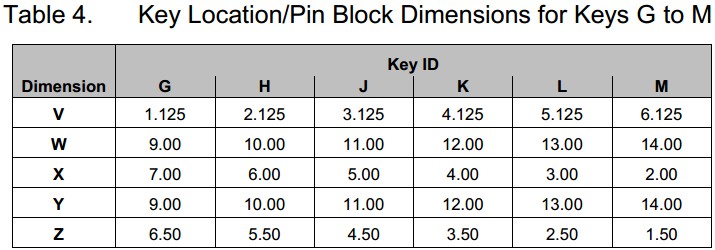

Table3列出了从Key A到KeyF的Key位置和pin区域尺寸信息。Table 4列出Key G到M信息。如Figure 19、Figure 20所示，Key标识符必须用丝印、反向铜或者阻焊标记在插入卡实际Key右侧。字符必须保证至少1mm高。

如Figure 21和Figure 22所示，如果一个插入卡有两个Key，需要分别标记指示符。
