间隔很久之后再次进行PCB电路板设计，很多都忘了，一阵摸索后将一些零碎的东西记录下来，供以后快速入手
PCB项目中一般包含四个文件：xxx.SchDoc(PCB原理图)、xxx.PcbDoc(PCB封装图)、xxx.SchLib(PCB原理图库)、xxx.PcbLib(PCB封装库)一般流程为：先绘制【PCB原理图库SchLib】、再绘制【PCB封装库PcbLib】，将原理图库组件与封装库关联起来然后绘制【PCB原理图SchDoc】，将其更新到【PCB封装图PcbDoc】，Design->update PCB Document，最后布线扑铜即可。效果预览1、项目结构图

2、原理图库

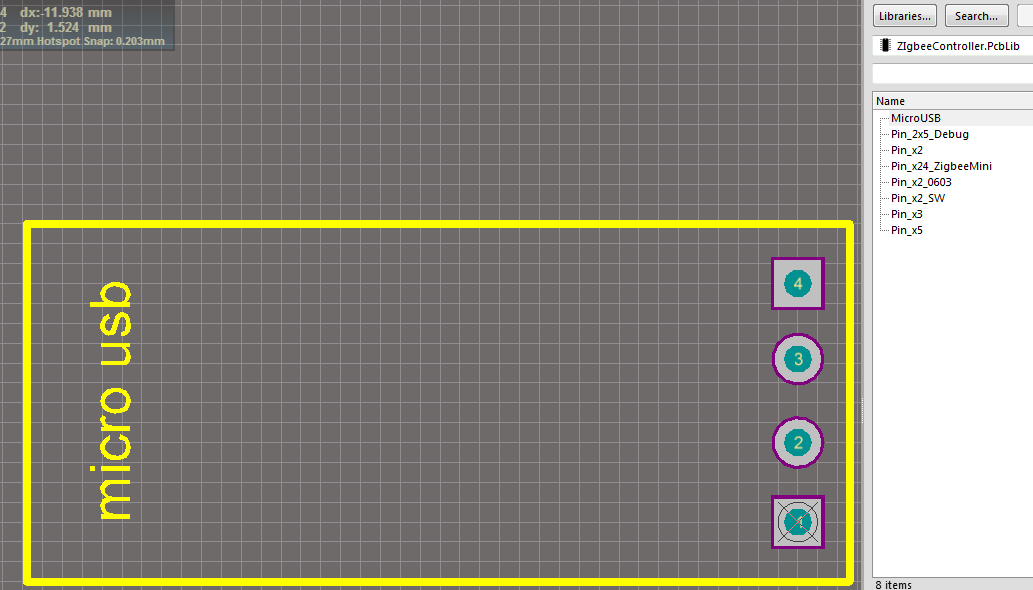

3、封装库

4、原理图

5、封装图

一、集成库制作制作集成库(原理图库、PCB封装库、PCB3D库)、添加元器件到原理图、导入PCB、PCB设计和布线、3D预览
1、引脚等放置前按TAB设置属性、按空格旋转
2、Designator为引脚标志，与PCB封装库引脚对应，Tools->模型管理把原理库与PCB封装库关联起来
3、显示上划线 AB

二、添加3D库

三、PCB原理图绘制Tools->Annotate Sch.. ->Update Changes List -> Accepted Changes 自动添加标注，消除altium designer duplicate part错误

四、PCB电路板绘制自动布线:Auto Route->All..
检查规则:Tools->Design Rule Check..

小技巧扑铜:利于散热等Place->Ploygen Pour
Top层和Buttom层都铺，注意铺铜的时候选择接地GND(在布线的时候地线不用连接)注:第二种Hatched扑铜方式,线宽要选择10mil不然无法通过规则检查

PCB封装库修改后更新原理图库 Tools->update PCB..
原理图库修改后更新原理图 Tools->update Sch..
原理图修改后更新PCB封装设计 Design->update PCB Document
execute changes->validate changes

设置板子形状:
绘制边缘线条，shift键选择
Design->Board Shape->Define Form selected objects
板子变成灰 {MOD}->右键->Filter->Clare Filter

设置电气边界:
切换到Keep-Out层，Place->Line厂家会根据这个形状生产。
电气边界用来限定布线和元件放置的范围，它是通过在禁止布线层（Keep Out Layer）绘制边界来实现的。禁止布线层是PCB工作空间中一个用来确定有效位置和布线区域的特殊工作层面，所有的信号层的目标对象和走线都被限制在电气边界之内。

Q键实现英制和米制单位转换

正反两面放置元器件:
法1、在拖动元器件的同时，按下L，该元器件就自动到底层去了。
法2、右击查看属性，修改Layer属性为Bottom Layer即可。

隐藏GND网络
扑铜时一般连接GND，那么在绘制PCB连线时隐藏GND连线会比较清爽快捷键N-H-GND 点击GND焊盘就行了
注意一定要敷铜接地，不然整块板子全废了，血的教训~~~~PS：如果本文章对您有所帮助，请点个赞让我知道哦~
