PCB规则检查的报错，你都Get了吗？

我们用Altium Designer设计PCB板时，都会用规则来约束我们的走线，使其走线符合最基本的电气规则。当我们对PCB完成布线以后，也要对整体的PCB设计进行一次检查，看有没有不符合设计规则要求的布线等问题。 当然一版就ok是最好的，有问题也不要怕，通过软件提供的错误信息，我们双击错误信息也可以很快地判断跳转到问题处，对于部分新手虽然跳转到错误处，还是无从下手，此时就可以通过提供的报错信息来分析问题了。

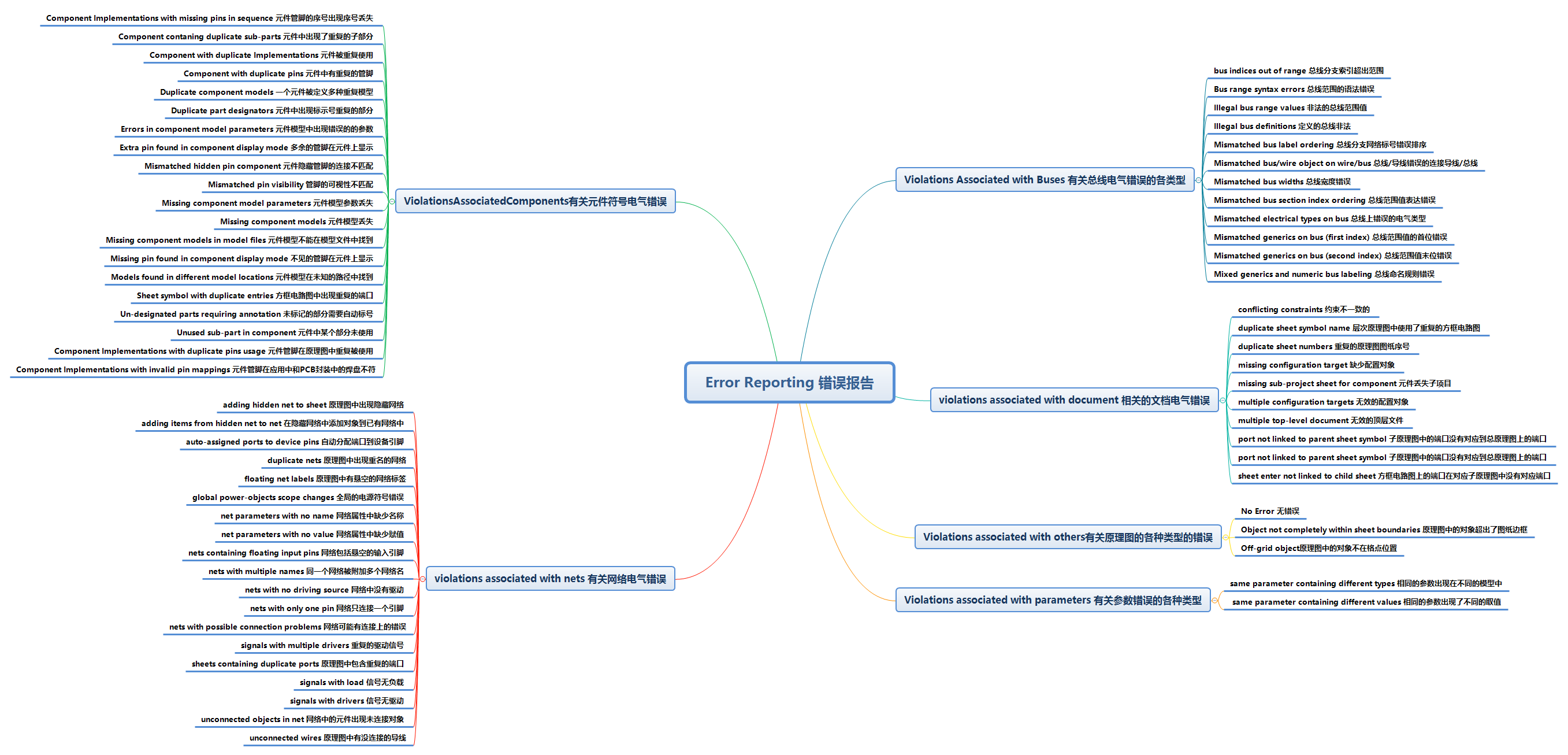

Violations Associated with Buses 有关总线电气错误的各类型

• Bus indices out of range 总线分支索引超出范围
• Bus range syntax errors 总线范围的语法错误
• Illegal bus range values 非法的总线范围值
• Illegal bus definitions 定义的总线非法
• Mismatched bus label ordering 总线分支网络标号错误排序
• Mismatched bus/wire object on wire/bus 总线/导线错误的连接导线/总线
• Mismatched bus widths 总线宽度错误
• Mismatched bus section index ordering 总线范围值表达错误
• Mismatched electrical types on bus 总线上错误的电气类型
• Mismatched generics on bus (first index) 总线范围值的首位错误
• Mismatched generics on bus (second index) 总线范围值末位错误
• Mixed generics and numeric bus labeling 总线命名规则错误

Violations Associated Components 有关元件符号电气错误

• Component Implementations with duplicate pins usage 元件管脚在原理图中重复被使用
• Component Implementations with invalid pin mappings 元件管脚在应用中和PCB封装中的焊盘不符
• Component Implementations with missing pins in sequence 元件管脚的序号出现序号丢失
• Component contaning duplicate sub-parts 元件中出现了重复的子部分
• Component with duplicate Implementations 元件被重复使用
• Component with duplicate pins 元件中有重复的管脚
• Duplicate component models 一个元件被定义多种重复模型
• Duplicate part designators 元件中出现标示号重复的部分
• Errors in component model parameters 元件模型中出现错误的的参数
• Extra pin found in component display mode 多余的管脚在元件上显示
• Mismatched hidden pin component 元件隐藏管脚的连接不匹配
• Mismatched pin visibility 管脚的可视性不匹配
• Missing component model parameters 元件模型参数丢失
• Missing component models 元件模型丢失
• Missing component models in model files 元件模型不能在模型文件中找到
• Missing pin found in component display mode 不见的管脚在元件上显示
• Models found in different model locations 元件模型在未知的路径中找到
• Sheet symbol with duplicate entries 方框电路图中出现重复的端口
• Un-designated parts requiring annotation 未标记的部分需要自动标号
• Unused sub-part in component 元件中某个部分未使用

Violations associated with document 相关的文档电气错误

• conflicting constraints 约束不一致的
• duplicate sheet symbol name 层次原理图中使用了重复的方框电路图
• duplicate sheet numbers 重复的原理图图纸序号
• missing child sheet for sheet symbol 方框图没有对应的子电路图
• missing configuration target 缺少配置对象
• missing sub-project sheet for component 元件丢失子项目
• multiple configuration targets 无效的配置对象
• multiple top-level document 无效的顶层文件
• port not linked to parent sheet symbol 子原理图中的端口没有对应到总原理图上的端口
• sheet enter not linked to child sheet 方框电路图上的端口在对应子原理图中没有对应端口

violations associated with nets 有关网络电气错误

• adding hidden net to sheet 原理图中出现隐藏网络
• adding items from hidden net to net 在隐藏网络中添加对象到已有网络中
• auto-assigned ports to device pins 自动分配端口到设备引脚
• duplicate nets 原理图中出现重名的网络
• floating net labels 原理图中有悬空的网络标签
• global power-objects scope changes 全局的电源符号错误
• net parameters with no name 网络属性中缺少名称
• net parameters with no value 网络属性中缺少赋值
• nets containing floating input pins 网络包括悬空的输入引脚
• nets with multiple names 同一个网络被附加多个网络名
• nets with no driving source 网络中没有驱动
• nets with only one pin 网络只连接一个引脚
• nets with possible connection problems 网络可能有连接上的错误
• signals with multiple drivers 重复的驱动信号
• sheets containing duplicate ports 原理图中包含重复的端口
• signals with load 信号无负载
• signals with drivers 信号无驱动
• unconnected objects in net 网络中的元件出现未连接对象
• unconnected wires 原理图中有没连接的导线

Violations associated with others 有关原理图的各种类型的错误

• No Error 无错误
• Object not completely within sheet boundaries 原理图中的对象超出了图纸边框
• Off-grid object原理图中的对象不在格点位置

Violations associated with parameters 有关参数错误的各种类型

• same parameter containing different types 相同的参数出现在不同的模型中
• same parameter containing different values 相同的参数出现了不同的取值
