综述：altium designer是protel的升级版本，其中一项新功能就是能生成Gerber文件。Gerber文件是一种符合EIA标准，由GerberScientific公司定义用于驱动光绘机的文件。该文件是把PCB图中的布线数据转换为光绘机用于生产1：1高精度胶片的光绘数据，能被光绘图机处理的文件格式。PCB生产厂商用这种文件来进行PCB制作。各种PCB设计软件都支持生成Gerber文件的功能，一般我们可把PCB文件直接交给PCB生产商，厂商会将其转换成Gerber格式。而有经验的PCB设计者通常会将PCB文件按自己的要求生成Gerber文件，交给PCB厂制作，确保PCB制作出来的效果符合个人定制的设计要求。那么如何用altium designer来生成Gerber文件呢?

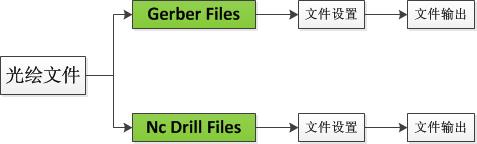

文档组织结构：                                   1.设置原点 1.原点设置为PCB板左下角。

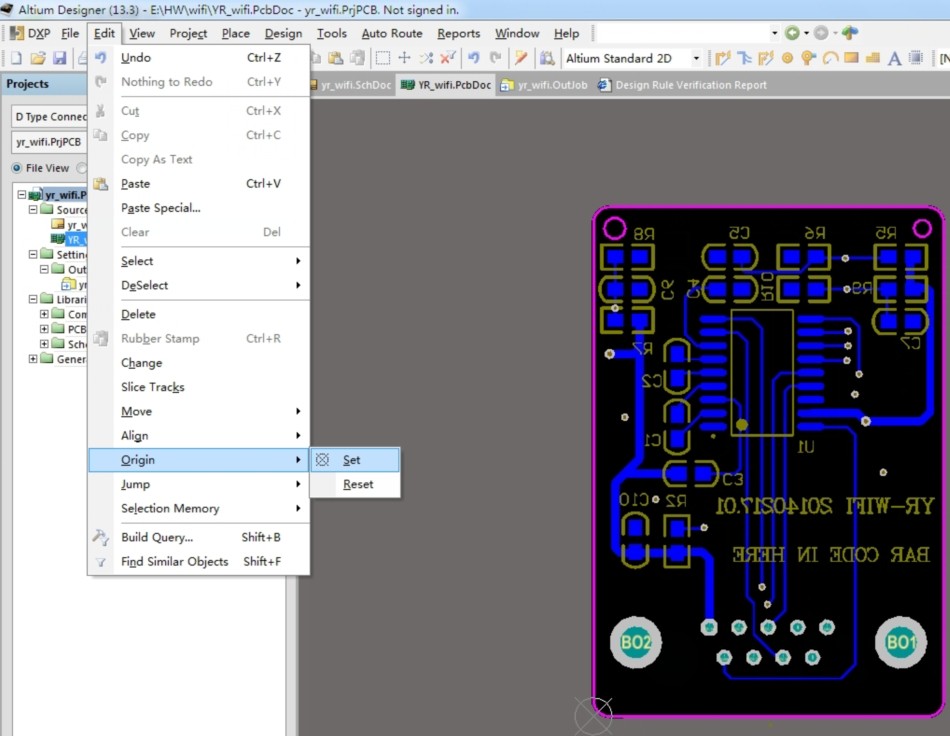

    图1 设置原点 2.文件导出

1. 打开Gerber Files选项。
图2 Gerber files 选项    2. 参数设定。 1) 在“General”选择Units（单位）:Inches，Format（格式）：2：5；

图2.1 General 设定  2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7个)。右边选项不要勾选，镜像层选择:“All Off”；
图2.2 Layers 设定   3)在“Drill Drawing”保持默认设置；

图2.4 Drill Drawing设置   4)在“Apertures”保持默认设置；
图2.5Apertures设置   5)   在“Advanced” 选项中： file size不动，取默认值； Leading/trailing zeros:选择supress leading zero【省略前导0】. position on film:选择reference to relative origin【使用相对坐标原点】 其他默认值就行了。
图2.6 Advanced 设置   6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自动保存到输出文件夹）。
图2.7 gerber 文件生成    3.钻孔文件导出 1.选择“NC Drill Drawing”
图3.1 选择“NC Drill Drawing”     2、钻孔文件选项设置，设置完毕后点击OK。
图3.2 钻孔文件选项设置    3、出现如下对话框，确认蓝 {MOD}选中区域内的格式设置，点击Ok
 图3.3    4、生成钻孔文件XXXX.TXT（XXXX为PCB命名）。

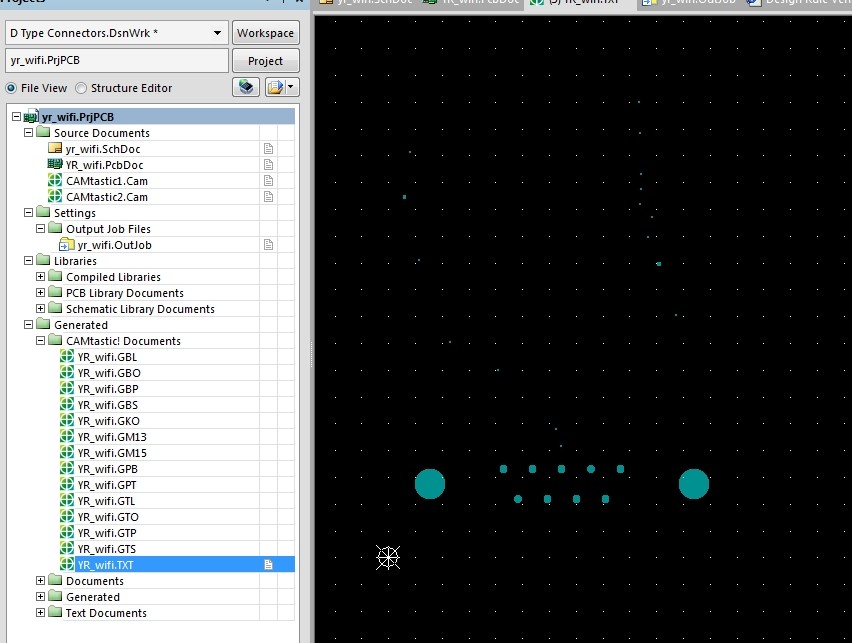

图3.4 钻孔文件
5、在..exampleProject Outputs for PCB_Project1文件中级包含了PCB加工需要的光绘文件。

图3.5 光绘文件的输出

1.

2.

3.


1.

2.

3.

4.
