通过导入dwg和dxf文件创建复杂pcb形状 作者：tianxin                  一个热爱技术的少年          在电路板设计的时候，很多情况设计的电路板并不是规则的，因为大部分情况下设计的电路板形状是根据产品的装配结构设计的，所以在设计电路板设计的时候需要设计出很多不同形状的电路板来，然而对于复杂的电路板形状的设计，在AltiumDesigner软件中是很难实现的，因此在设计进行复杂电路板形状设计的时候，需要借用到外部的其他软件来完成板子的形状的设计。接下来本文主就来介绍一下，怎样将CAD绘制的复杂形状导入到AltiumDesigner软件中生成对应形状的pcb板。本文介绍主要分为部分来介绍如何实现复杂形状的pcb板的制作，首先是介绍怎样用SolidWorks这个软件来绘制PCB板子的形状，然后就是介绍怎样将SolidWorks绘制的形状导入到AltiumDesigner软件中生成对应形状的PCB板。   一、运用SolidWorks软件绘制板子的形状          这里绘制PCB板子的形状是可以采用其他软件完成的，这里因为平时爱用这个软件来建立元器件的3D模型，所以这里就采用了这个软件连完成板子的形状设计。接下来就来开始设计，首先打开SolidWorks软件，你会看到如图1所示的界面，这就是进入该软件的初始界面。
  图1 SolidWorks软件初始界面   接下来就点击上图中软件左上角的文件菜单，在弹出的菜单选项中选择“新建”选项，接着会弹出如图2所示的界面，在图中可以看到有3个选项可以供选择，这里选择设计一个零件选项，然后点击确定。
  图2 新建选项弹窗            当选择上图中的零件并点击确认后，就会进入到草图绘制界面，如下图3所示。   图3 草图绘制界面          进入到草图绘制界面后，右键点击上视基准面，选择正视于，然后就可以在该草图上面绘制相应的pcb板的形状了。          这里为了演示复杂形状pcb板设计，在这里绘制了一个四轴飞行器的pcb形状，绘制需要选择草图绘制工具，草图工具如图4所示。

图4 草图工具          接下来就运用上图4中的各种草图工具来绘制一个pcb形状，这里直接给出绘制好了的草图，这个是绘制的一个四轴飞行器的pcb模型图，具体的如图5所示。     图5 绘制好了的pcb形状草图                  接下来就点击左上方的文件，然后在弹出的菜单选项中选择“另存为”选项，然后将文件另存的格式选择成dwg或dxf文件格式，具体的如图6所示。

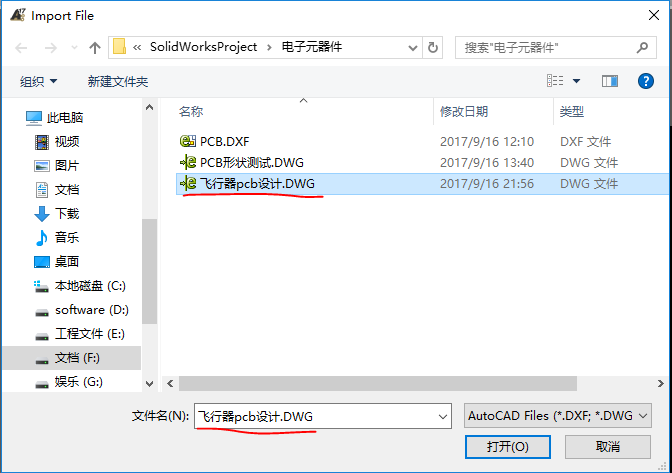

图6 将草图流存为dwg格式            将文件另存好的dwg格式文件后，接下来要做的事就是将改文件导入AltiumDesigner软件来生成特定形状的pcb。   二、导入dwg或者dxf文件到AltiumDesigner软件生成pcb          接下来打开AltiumDesigner软件，然后建立一个pcb工程，然后点击左上角的file菜单，然后在弹出的菜单选择inport菜单，然后选择上面生成的文件，具体如图7所示。   图7 导入dwg文件到pcb软件          从上面的图中可以看到，在上图中导入了前面已经做好了的dwg文件，导入文件后会弹出一个对话框，如图8所示。
图8导入dwg文件时弹出的对话框          在上图8中弹出的对话框中，需要设置一些参数，主要是将相应的单位匹配一致，然后就是设置相应的线宽和所在的分层。点击OK按钮确定导入后，接下来就可以看到相应的图形出现在pcb文件中，具体如图9所示。   图9 导入前面的dwg文件后的效果            导入文件后，接下来就来根据图中的线条来重定义板子的形状，首先选择图形中外面轮廓的线条，然后在Design工具栏中选择BoardShape选项然后选择根据所选对象定义板子形状选项，选完之后就可以看到裁剪出来的部分板子形状了，具体的如图10所示。
图10 根据边线裁剪后的板子效果          从上面的图中可以看到，这里已经将pcb板的基本轮廓弄出来了，接下来要做的事就是将上图板子中的四个空洞弄出来，这里想要弄出这种孔洞，就饿不能按照上面的方法进行了，因为这种方法会将所选轮廓外面的部分切除，所以不满足要求。接下来就需要换另外一种方法来将图中的四个孔洞弄出来。          这里一个一个的来挖孔，首先选择其中的一个孔的外形轮廓，然后点击tools菜单，然后在弹出的菜单选项中选择Convert选项，接着点Create Broad Cutout from Selectprimitives选项，然后就可看到孔被挖出来了，具体效果如图11所示。
图11 挖出一个孔后的效果            接下来运用同样的方法，将其他的孔全部挖出来，最后效果如图12所示。

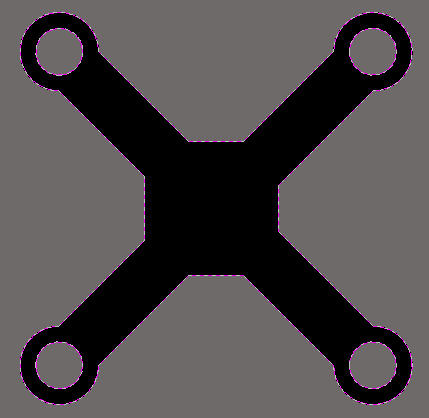

图12 完整的效果图               接下来看看3D的效果图，如图13所示。

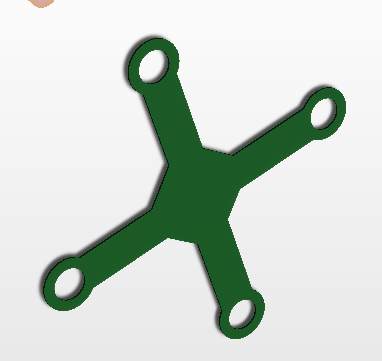

图13 最终的pcb形状3D效果            好了到这里就介绍完了，怎样在AltiumDesigner软件中创建复杂形状的pcb板了，这里最关键的尺寸设计还是要在CAD软件中实现，只要将板子形状草图设计好了后，后面根据草图定义形状就很快了。好了到这里本小节就结束了。
