一 软件功能简介
        Altium Designer 把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合。我们主要使用这个软件进行的是原理图设计和PCB绘制编辑。
二 要求和任务

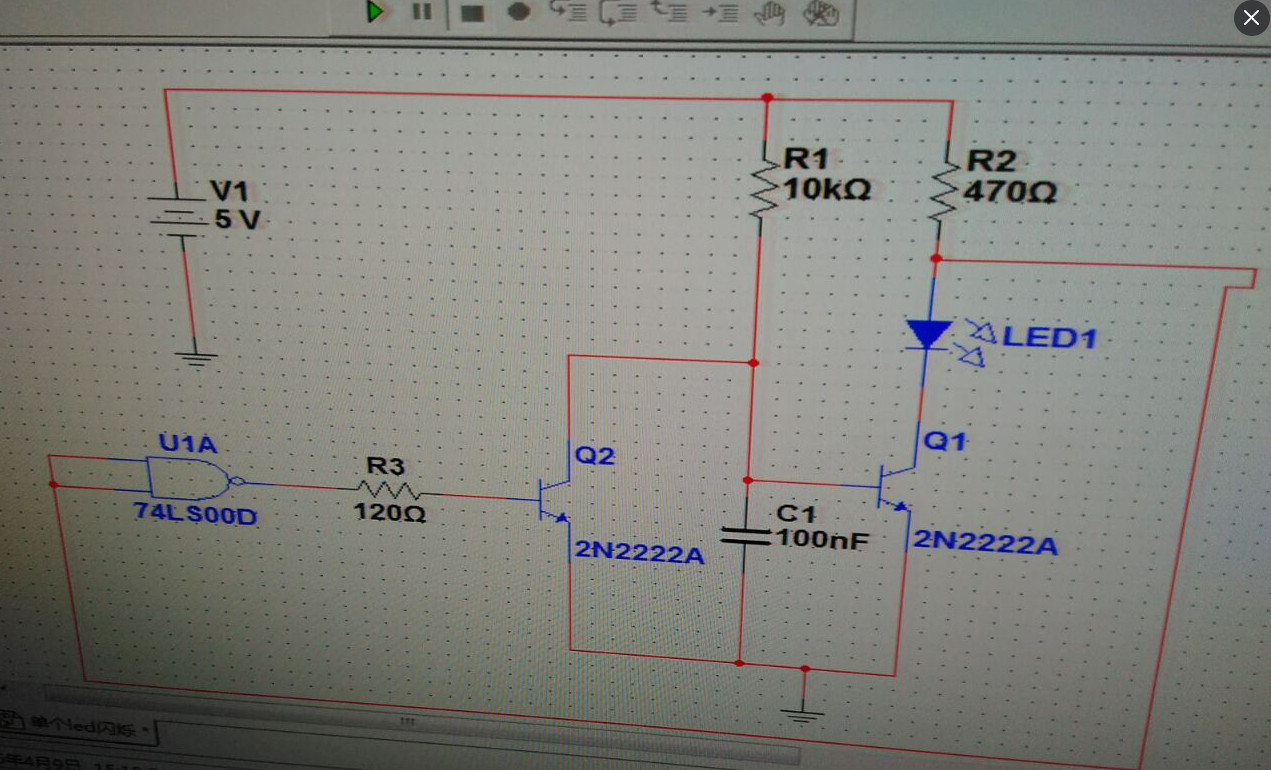

        基本学会操作Altium Designer，能利用Altium Designer进行画各种元件的模型和封装，能在Altium Designer里面绘制所需要电路的原理图，并生成单成板PCB图，对PCB图能按要求进行布线。在下面的讲义中将以下图所示的电路图为例进行讲解。                                                                                                三 软件的使用操作 1.新建工程（无论是学DXP，还是以后的keil ，quartus II 都要有一种工程意识）     文件——》新建——》工程——》PCB工程，如图所示，保存工程（注意做一步就要保存保存一步，防止软件突然关闭）
       给工程添加文件，添加的文件包括原理图文件和PCB文件 右键点击你的工程，选择添加新的文件到工程，然后再分别选择schemtic（原理图）和PCB图。（注意不是选择schemticlibrary和PCB library）。界面如下：
       这个时候再保存一下，保存路径跟刚刚工程的在同一个路径下就可以了。这个时候一个简单的工程就建好了。
2.绘制原理图
     鼠标选中原理图，在界面的最右边有一个libraries按钮，点击如下

      将我们需要的元件直接拉入图纸当中即可，如下为原理图：

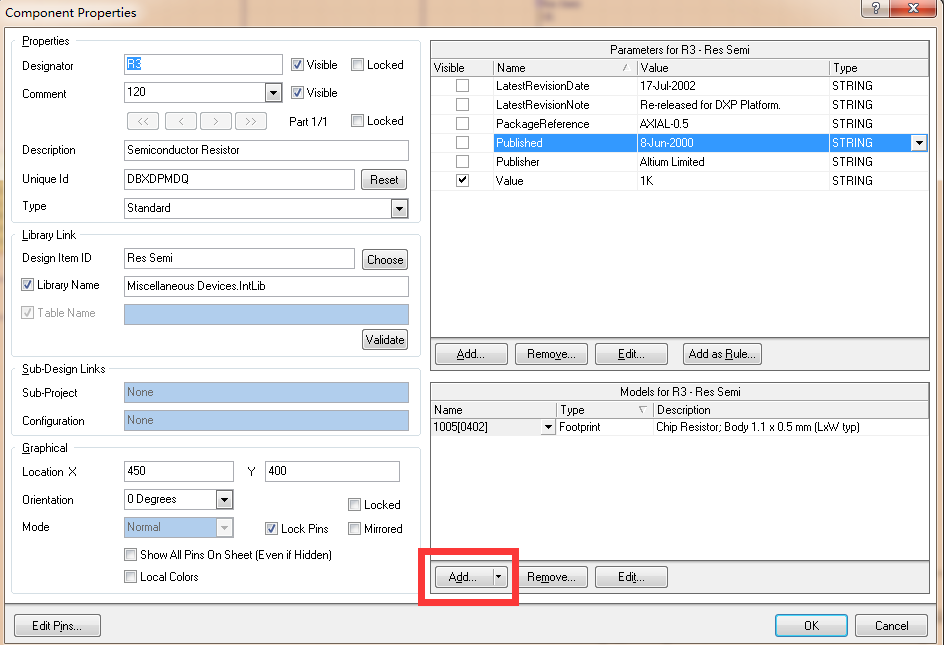

      连接完成后，左键选中左边菜单中的原理图点击右键，编译该原理图，看是否有电气连接错误，编译后界面没反应，即无电气连接错误。       注意：各个元件模型的编号不可以重复，否则会报错。      再给元件添加封装，选中需要添加封装的元件，这里已电阻为例


     然后一直OK即可，依次给其他元件添加封装。常见元件的封装要求如下：     电阻——AXIAL0.4     电容——RAD0.1     二极管——AXIAL0.3    三极管——TO-39     注意：你会发现有些元件的模型和封装在库里面根本找不到，例如该电路图里面的74LS00芯片就无法找到，那么我们必须自己去画这些元件的模型和封装。 3.建立元件库      为什么要建库？由于软件自带的库里面的元件不是很完善，都是一些比较常见的元件，对于软件没有的元件而我们又需要去用到，这个时候就需要自己画元件的模型和封装了。       右键点击你的工程，选择添加新的文件到工程，然后再分别选择schemtic library（原理图库）和PCB library。（注意与之前建工程添加的进行区分）保存一下，路径跟工程路径相同即可。 如下图：
      这个时候库也建好了。（注意库文件的后缀是Lib的） 4.画元件的模型和封装       对于要求的电路图，大部分元件我们都可以在软件自带的库文件中找到，但是74LS00无法被找到，这个时候就需要我们自己绘制该芯片的原理图模型和封装了。 1）首先要知道该芯片的引脚信息，从百度上我们可以知道如下信息：
       如图所示，该芯片是14引脚的芯片，由于我们是绘制单成板，芯片封装我们就选用直插封装。该芯片的直插封装是标准的DIP14，封装的尺寸如图
       在这幅图中的单位是mm，注意单位换算1mil=0.0254mm。 2）在SchLib中画元件的模型       选中SchLib，在界面的左下角选择SCH Library

      这样做的好处是在一个库文件里面可以添加很多个元件模型，也就是说你可以建一个属于自己的库文件模型。       在图纸上单击鼠标右键，选择放置（根据我们的需要放置任何形状的东西），由于我们画的是一个芯片，我们选择放置一个长方形，长方形的大小不做要求，芯片的左右两边各放置7个引脚，如图：

     （注意：带小叉叉的这头一定要朝外，因为这头是具有电气连接特性的，能在原理图中与其他元件连接） 3）在PcbLib中画元件的模型       选中PcbLib，在界面的左下角选择PCB Library
        选中中心位置，按住ctrl键滑动鼠标滚轮，将图纸比例缩小，知道可以看到网格，该网格的边长是100mil，也就是2.54mm。根据芯片信息可知，两个管脚的竖向距离大约是100mil，横向距离是300mil，在界面上单击右键选择放置，放置需要的焊盘与直线，如图：

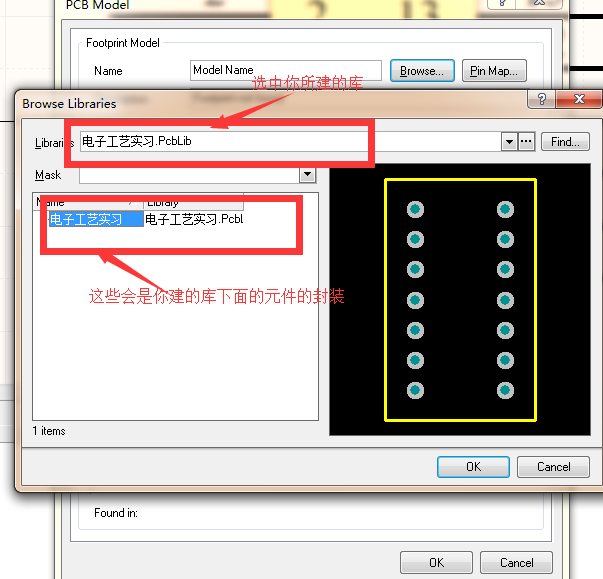

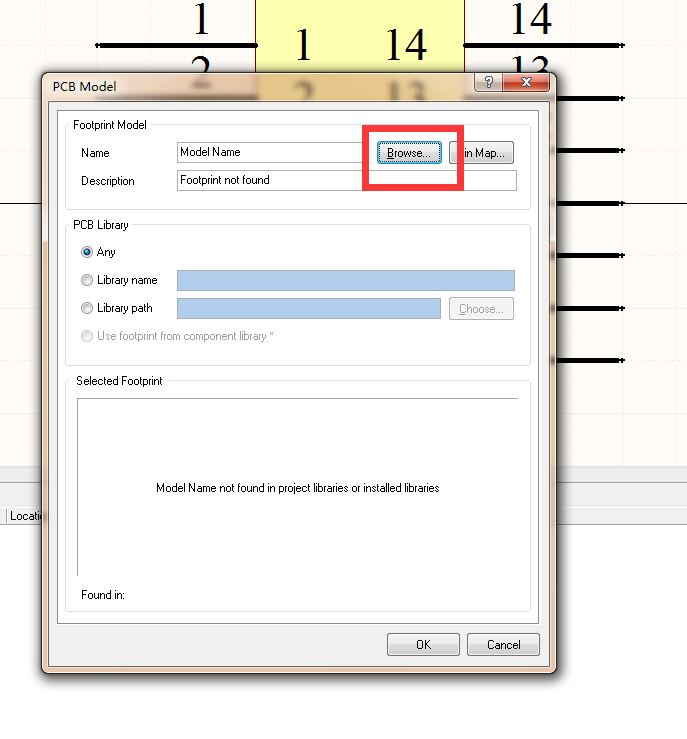

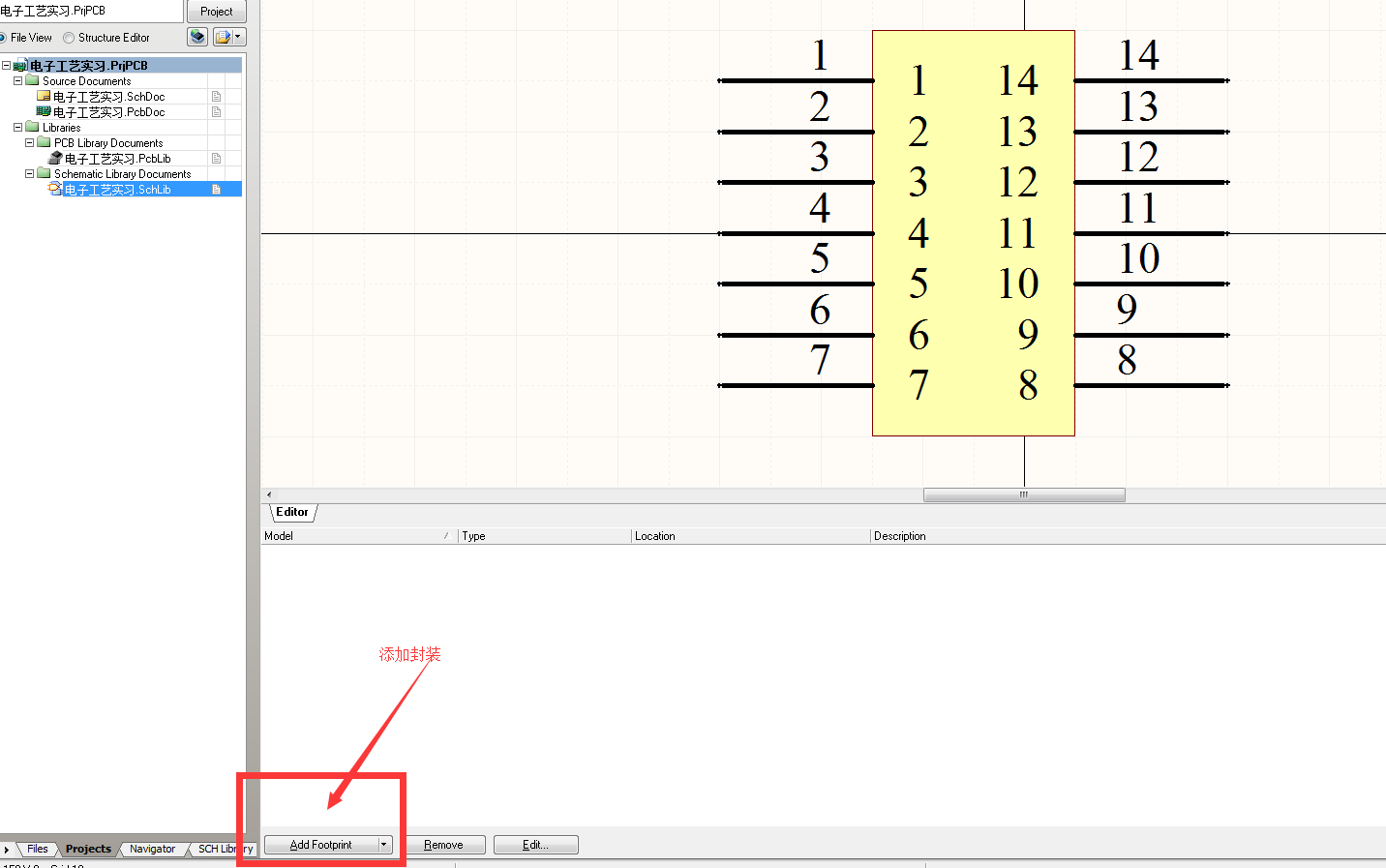

    注意：1焊盘尽量放在网格中心，这样比较好确定焊盘的距离                 2.画封装的边框时要选择Topoverlay图层，也就是黄 {MOD}图层                 3.注意焊盘的标号，要与你的元件模型的引脚标号统一，不然二者不能匹配的 4）匹配元件模型与封装     选到的你画的元件模型的界面

点击OK，匹配即完成。 5.绘制PCB  点击软件最上面的设计按钮
       先选择左下角的有效更改按钮
          当右边全部出现绿 {MOD}对钩时代表封装连接等都没问题，可以生成PCB文件。点击执行更改即可。
      在PCB图纸上出现如下说是，首先我们选中红 {MOD}的东西，将其删掉。      注意：当你生成PCB文件时，你在该文件里面可能会看不到下图所示的样子，你需要把图缩小看，在图上多找一下。
    对PCB的布线进行规则设置，需要设置的地方有三个。选择设计按钮，选中规则     首先设置线宽
         然后设置所需图层，因为是单层版，只需要用到bottom layer即可

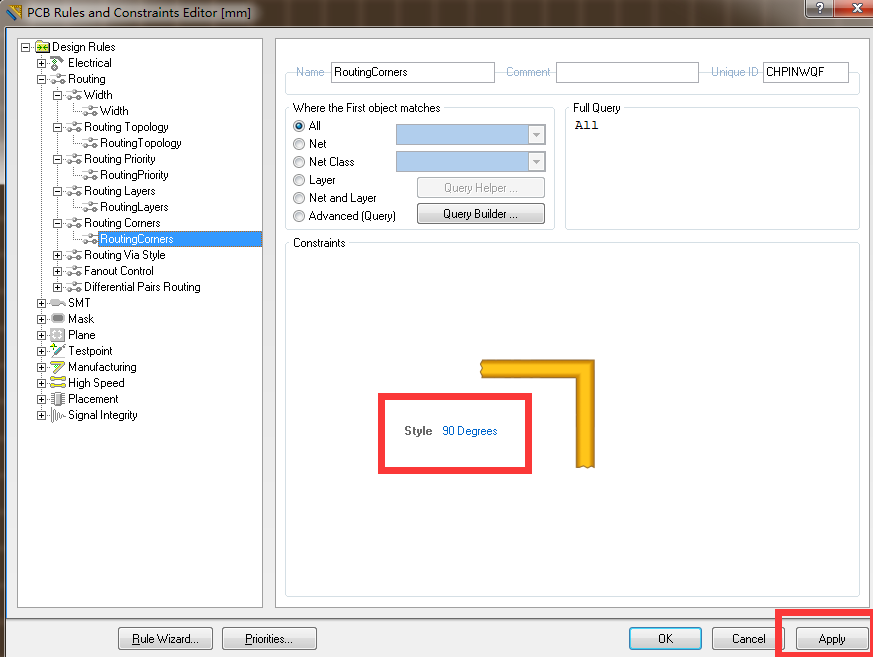

        最后设置拐角为90度
       设置完了选择ok       给板子定一个大小，这里我选择的大小是40mm*40mm在下面的图层中选择keep-out layer图层画一个框      按原理图摆放元件在所画的框中，在最下面的图层中选择bottom layer，也就是蓝 {MOD}图层进行布线。布线要求横平竖直，美观好看。当元件之间看不到白线连接了，即布线完成。      注意：在PCB图层走线要选择
         最后要给板子镀上一层铜（在bottomlayer镀铜）

        镀铜的作用：镀铜主要是线太细了，在后面制版的过程中铜线被溶液腐蚀掉而出现断路，所以给PCB敷上了一层铜。         在这里，你还可以给自己的PCB添加上特殊的标记。
         选中那个A，拖到图纸上面，双击拖到图纸上的那个符号，进行字符修改和大小修改即可
