Altium Designer  PCB中自动排列元器件的丝印位号的方法

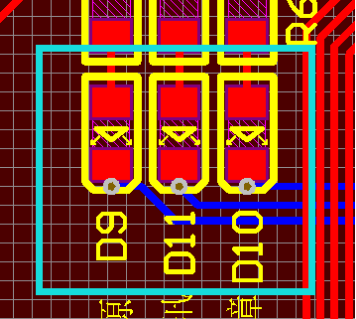

方法步骤如下： 执行命令  Edit → Align → Position Component Text                                                                                                        图 一 比如下图 二中三个二极管的下方都有空间，我就把位号放在元器件的下方                                                                                                         图二 首先选中三个元器件（按shift 点击左键可以 进行多选），按快捷键  E G P（文章开头命令的快捷键），弹出对话框，如图 三所示：                                                                                                   图 三 再比如图 四中几个继电器的上方有空间，就可以把位号 放在上方的地方。                                                                                                      图 四 首先选中要排列位号的元器件，然后按快捷键E G P，弹出对话框                                                                                                图 五 按照以上方法就可以实现要求了。   备注：自动排列元器件值的方法也是类似（图三中右侧是 器件值位置设置界面）   由于本人语言表达能力有限，文中有表述不妥之处，还请各位见谅，欢迎朋友们给予指点，以使文章更加流畅和完美，在此谢谢各位。   软件使用中遇到什么问题，欢迎加群交流： Altium  QQ群：242675134 微信交流群：Altium Designer学习交流 微信公众号（名称：雨花石Altium学习交流平台）：Altium_C2002-YHS     更多资料可以登录本人的百度 {MOD}分享主页下载                                                  雨花石  写于                                                       2015.05.05
