AltiumDesigner实战教程3---stm32最小系统PCB设计步骤

2019-07-14 07:24发布

(2019.4.12)最新版教程视频已经上传到B站:https://www.bilibili.com/video/av49043499/   网上AD教程看似很多,实则零散,详细地讲述PCB设计全过程操作的实用教程并不多,而且大都是旧版本的AD,所以本人写了个详尽的手把手画板教程,内容是目前的流行单片机:stm32的最小系统,新手也能快速上手

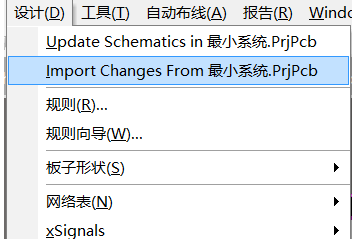

本教程分为三篇:元件库的建立,原理图的画法,PCB设计 该篇为PCB设计步骤的讲解 PCB设计步骤 1.导入 2.规则修改       3. 板子大小定义//一般正规的产品流程是机械设计出尺寸给PCBLAYOUT工程师,PCBLAYOUT工程师初次摆放之后反馈,机械调整,最后达到机械和硬件性能都满足 4. 各个模块拆分+器件摆放//方便布线,线短,然后有些器件的摆放是有特殊要求的 5.放置定位孔 6.布线//参考布线规则 7.检查漏线 8.滴泪 9.丝印摆放                       10.覆铜//建议先手动连线,确保回路完整及电流能顺利通过,覆铜后要检查   11.放置过孔//确保地平面完整性,减小回路阻抗
