PCB Layout调管脚设计指南
2019-07-14 07:24
发布
生成海报
站内文章
/
电路设计
17360
0
1729
PCB Layout调管脚设计指南--经验转载分享,共大家参考。
资料转载于一牛网论坛
在
PCB
layout
中我们经常会遇到为了走线方便而调整管教。下面我将
常用
的两种方法告诉大家。
1.强制交换管管脚
首先需要在setup→user preference→logic→勾上logic_edit_enabled
然后点击 logic→net logic,在option中选中相应的网络,在点击相关的引脚即可。如果一次性需要换好几组,可以换完一组,然后右击点击 next 即可交换下一组。
注意:利用此种方式交换管脚,容易出现将网络交换丢失,因此需要
原理图设计者仔细检查。此种方法通常不建议使用
2.利用软件自带的 swap _pin功能
首先需要在原理图中设置,由于许多
FPGA
以及mcu在原理图中都是以好几个模块的方式存在的,因此可以采用如下方式:
选择其中的一个小模块→右击点击 edit part→view→package→edit→properties在弹出的对话框中将 PinGroup这一项设置成同一个值。
更新网标,在PCB中通过:place→Swap-Pin交换管脚。

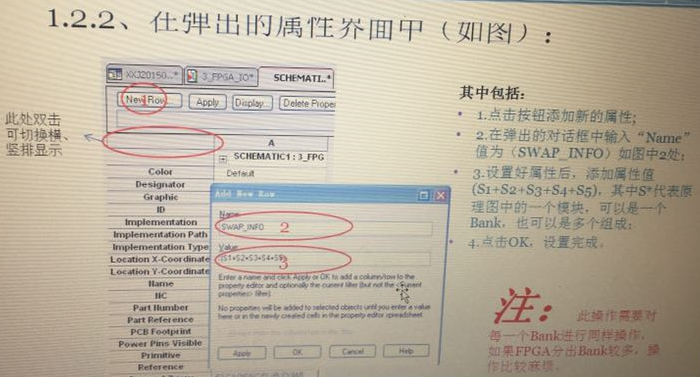

假如桶过以上方法还是不能调整管教,那将需要在原理图在设置一下,详细步骤如下:
