class="markdown_views prism-tomorrow-night"> Altium Designer 提供了在原理图中设置PCB布线规则的能力，这样为工程师在交互式设计上提供了更加便利的设计环境。 下面将演示如何在原理图填加PCB规则 1.打开一份绘制好的原理图。

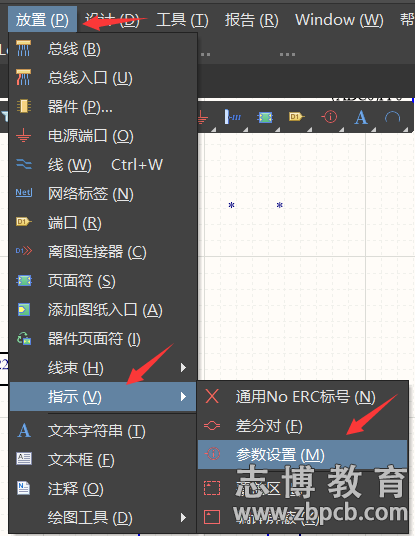

2.点击“放置（Place）”→“指示（Directives）”→“参数设置（Parameter Set）”或者使用快捷键 PVM，如下图。

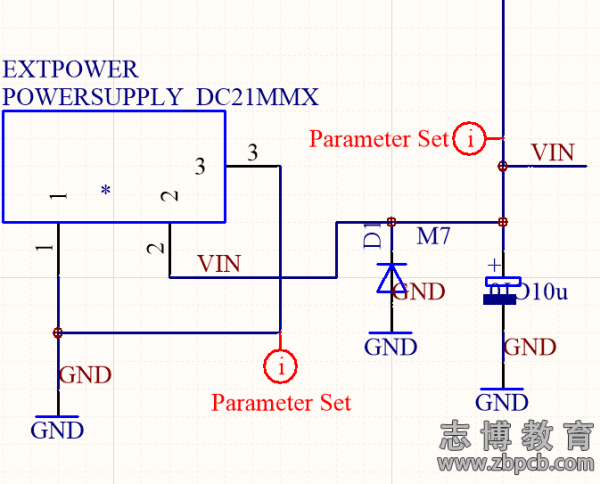

3.将Parameter Set标记放与原理图中的网络连接线上，如放在电源网络上。

4.双击原理图中的Parameter Set标号，在弹出的对话框中设置相应规则

5.在Rule一栏中，点击 Add 对规则内容进行修改和设定。

6.弹出的对话框中是相应的PCB规则，选中需要设定的规则，比如我们需要定义电源网络的间距，选择Clearance Constraint，如下图。

在弹出的对话框中设定网络间距。

7.这样，就在原理图设置好了PCB规则
