很多初学电子的学生或想从事硬件方面的人都想要了解和学习一下如何绘制PCB板，如下分享下如何绘制PCB板，一般绘制整个画PCB的流程一般是先画好原理图，再由原理图生成网络表，再导入PCB，再到绘制PCB图。
一、选择电路与绘制库根据需求选择合适的电路图，电路图可以通过网络寻找，也可以根据自己所学的电路知识对于基础电路进行组合使用。同时选择好电路所需的电子元件，根据实际项目的需求，在淘宝中选择合适的元件，可以通过淘宝商品的详情页与http://www.alldatasheet.com中找到自己所需元件的数据手册。确定好电路图与元件后，开始绘制原理图库和封装库，在AD中可以分别建立一个原理图库和封装库，也可以通过建立一个集成库放置库。如果基础原件中没有所需的元件，可以在原理图库中绘制原理图，在PCB封装库绘制此元件的PCB封装，然后在原理图库中元件导入封装，则使用时将带有封装，而无需再原理图修改。
二、绘制原理图根据自己选择的电路图，在Altium Designer中新建一个空白的PCBproject ，接着新建一个空白的原理图，在图上标好元件值，方便其他人观看，元件的标号可用自动标注解决。将元件用线连接起来，同一个模块的元件用线相连，不用的模块连接可以使用网络连接，显得美观。各个模块分化出来，也有利于自己查找错误。
三、绘制PCB图绘制PCB图前，需要将原理图导入到PCB图中，在设计中，点击“Update to PCB Document ”选择“生效更改和执行更改”，到PCB图中，出现如下图所示，将红 {MOD}一层去除，即可开始布线。
进行交互式布线将，将元件摆放好，
进行布线
选择GND作为覆铜网络进行覆铜
在工具中选择泪滴，添加泪滴

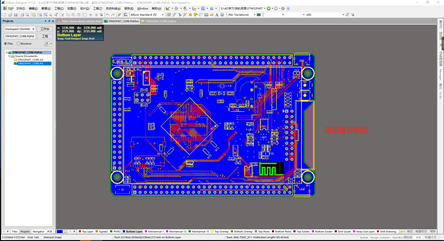

最终完成使用Altium Designer绘制PCB电路图
通过这一系列的流程后，将PCB文件或者gerber文件发送给淘宝商家或者通过官网下订单进行打板，这样就可以实现将一个我们相用的电路可以制作出电路板。
