Allegro PCB 图纸的默认坐标原点在左下角，实际使用诸多不便。
比如建立一个flash焊盘，焊盘会自动建立到(0,0)点，默认图纸用鼠标很难找到
修改以后就很方便：
1、菜单目录选择：PCB Editor----Allegro PCB Designer 打开软件界面
2、Setup----Design Parameters

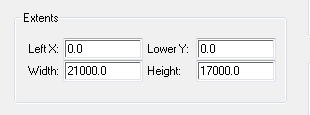

3、Design----Extents面板----修改红圈部分 之前：
把x、y轴最小值设为负数，这样坐标原点就会在图纸区域中部，而不是左下角了 width、height可修改图纸大小
之后：
效果： 红圈部分即原点位置，这样画板子外框或者焊盘、封装都会比较方便
