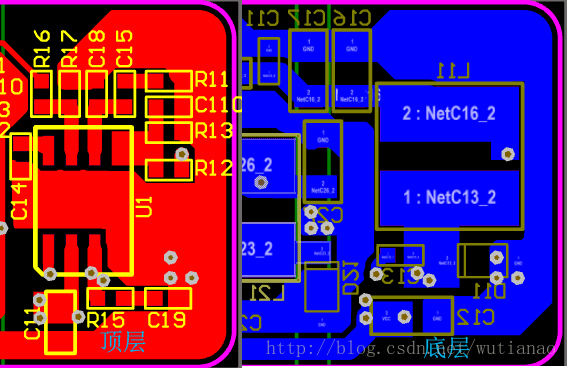

data/attach/1907/zp0n5ekbgtpdr4t32hm8us3eau73eu39.jpg 在电路中，许多芯片的电源都有滤波电容，从原理图上看，只要电容挂在芯片的电源线路上就可以；但是，其实真的不一样啊啊啊啊啊！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！ 在小电流下测试时，问题不是很明显，所以有时我们就当作没事。在大电流时，比如做电源区别就大了，以下是我遇到的： 1.原理图： 2.画出的PCB板图
3.问题：测量输出的纹波，纹波的Vpp>150mV，输入/输出增加电容也不能显示的改善。 4.查找问题：使用示波器测量U1.4和C11的接地焊盘。纹波的Vpp>400mV 5.解决问题。把C11贴近U1.2和U1.4引脚，纹波马上下降到60mV以下。
总结：在设计时，相同原理图和器件下，不同的人做出来的结果不一样，原因在于PCB板上的细微差别。如上图PCB板图中，C11接地端到芯片地的直径差不到4mm，路径不到1cm.
