当PCB设计中遇到多个相同的电路时，不需要重复去复制原理图，也不需要重复去布局布线。只要使用了多通道功能。下面来介绍过程：

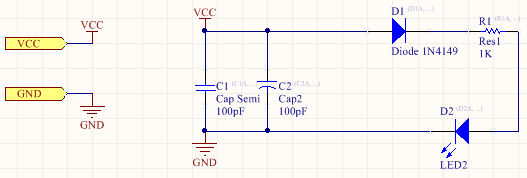

1.像往常一样，新建一个原理图文件，把相同电路的其中一个电路在这个原理图设计完。这个原理图后面要做成一个黑匣子和其他电路重复连接，因此要把原理图中和其他电路有连接关系的，连到“Port”上。
上面右图中，只有“VCC”和“GND”这两个端口和其他电路有连接关系，因此连到两个“Port”上。双击“Port”可以改变其属性：

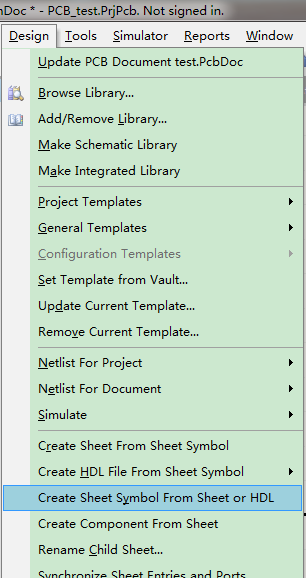

名字可以自己取，方便辨认，一般和端口名字一样。输入输出类型，根据端口类型来设置即可，可以不管。 2.再新建一个原理图，选择“design”-“Create sheet symbol from sheet or HDL”

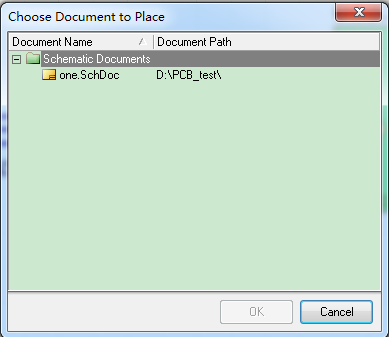

出现上面右图，选择上个步骤中新建的原理图，生成“黑匣子”：

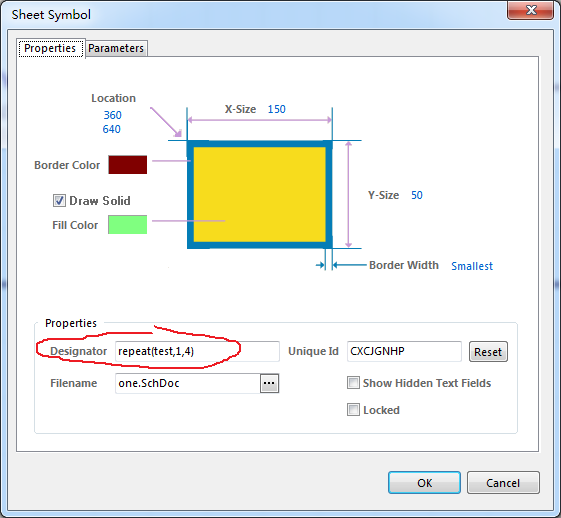

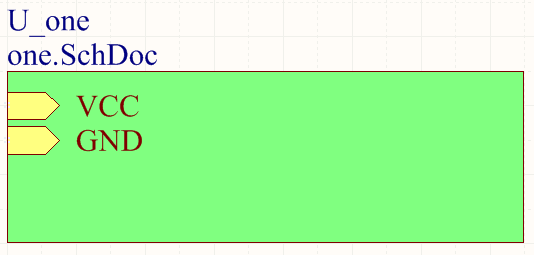

步骤1中的原理图就被包装起来了，只看得到“Port”端口，端口的位置可以调整。 然后来添加copy个数，双击黑匣子：

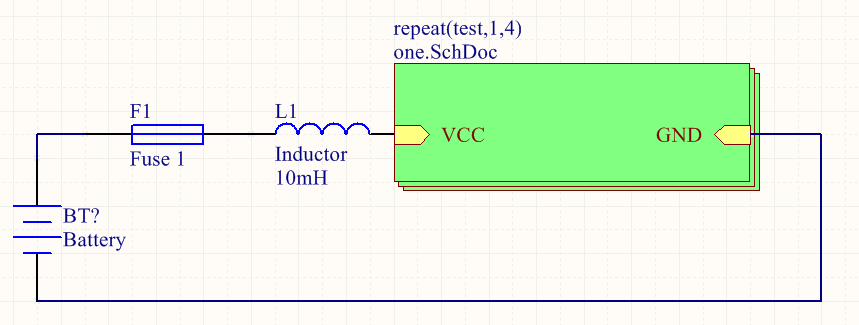

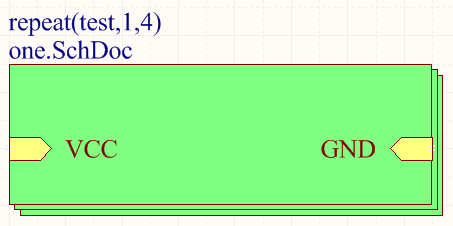

repeat(test,1,4) “test”是名字，“1-4”就是复制4次。变成了下面的样子：

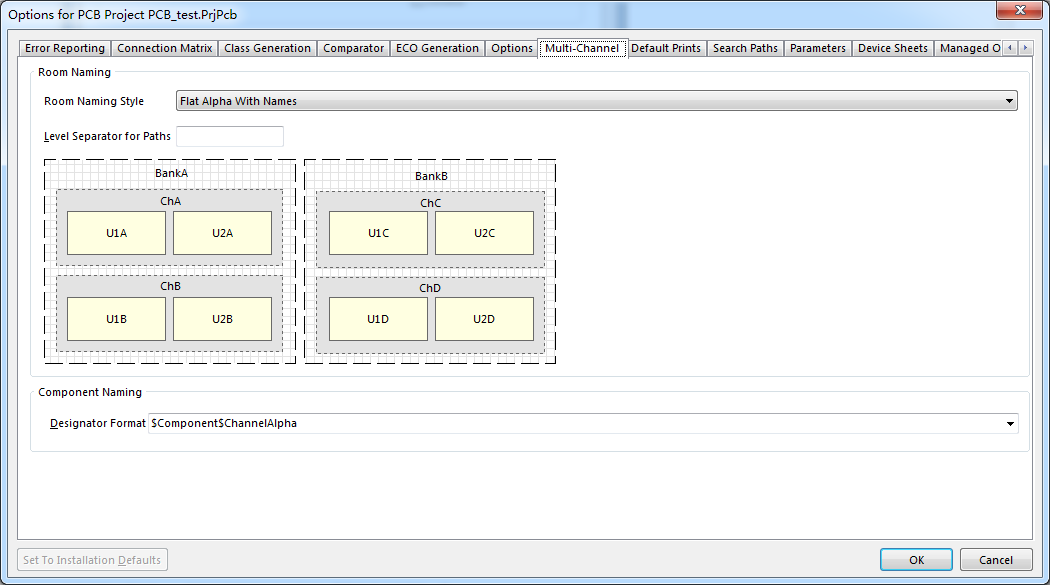

接下来设置一下，这些相同电路中的原件生成PCB时的命名方式： project-project options-multi-channel，建议设置成下面这样，可以避免PCB中原件名字太长：
上面两个下拉框都可以随意调整的，相应的命名效果会在中间的图表示出来。 3.完成原理图的整体设计，生成PCB：

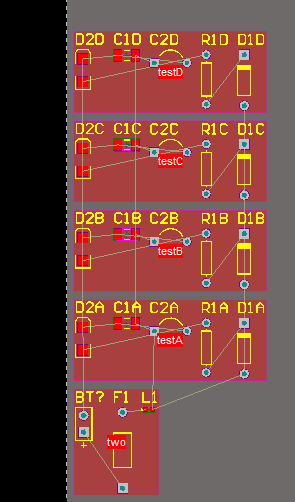

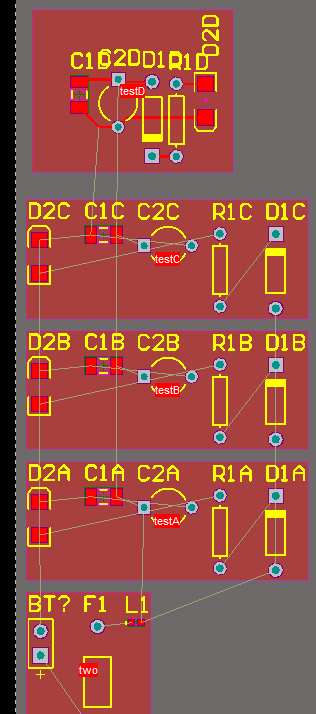

4.生成PCB后“红 {MOD}的底面room”不可以删掉。
room大小可以调整的，重复的一个电路布局布线完成后：
执行design-room-copy room formats，出现十字，先点击完成的电路，然后点击没有完成的电路，出现对话框，直接回车。一路一直点击下去。所有的电路就自动完成布局布线了。
