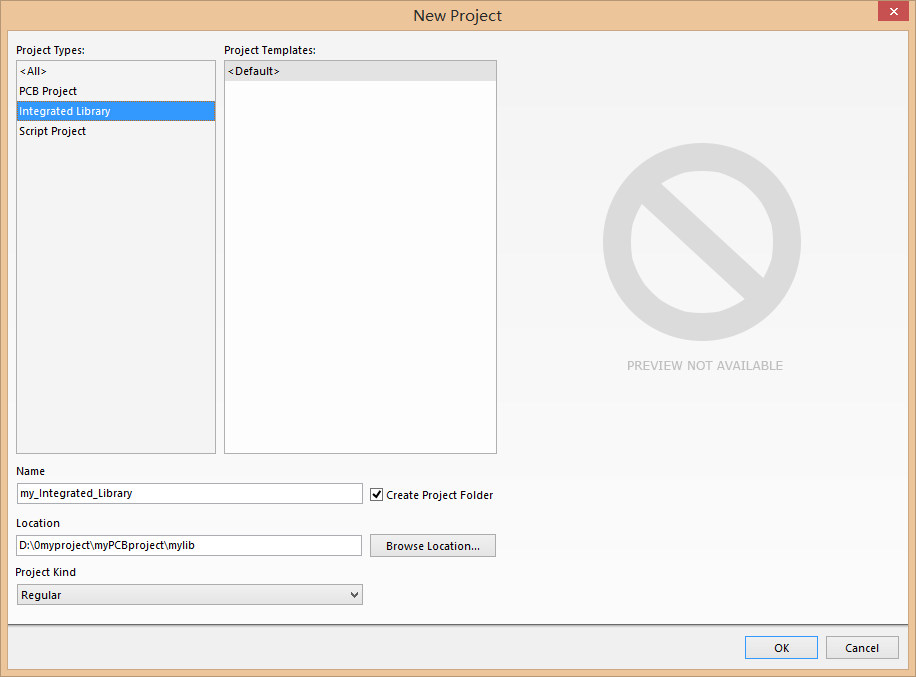

经常会遇到需要自己画封装的情况，之前每次都是一个原件新建一个原理图库和pcb库，而且有没有联系起来，时间长了会发现很乱，而且也会养成不好的习惯，后来在网上找过很多资料，建立了一个属于自己的封装库，方便管理，现在就总结分享一下自己的学习过程吧，有发现什么问题或有更棒的方法都欢迎与我交流~ 1.新建Integrated_Library工程

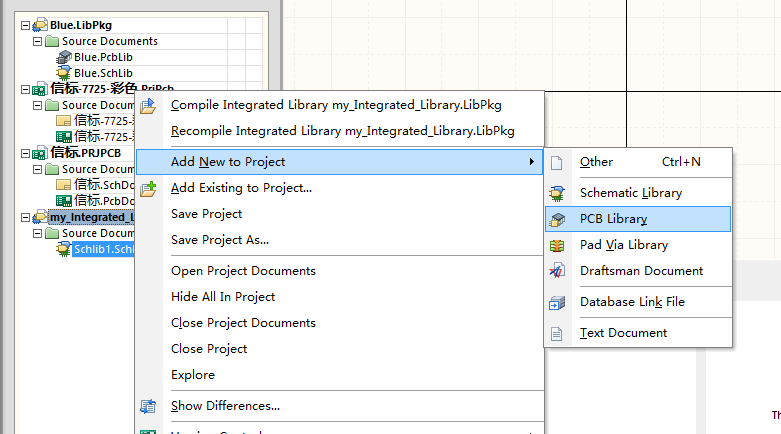

2.在工程里面分别添加原理图库和pcb库

3．保存工程及各文件 4．原理图库
(1)、画原理图，具体看 建立自己的封装库（二）
(2)、既然是一个库就肯定可以添加很多原理图的：
切换到SCH Library

点击Add

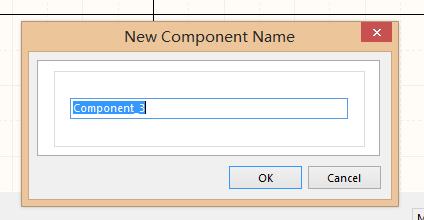

起个名字，起名字要简洁一目了然，以下为示范为方便故按默认


双击你要修改的元件


上面两个， *Default Designator对应就是你在原理图拖出一个原件时（以下面的为例）的LS？也就是原理图的原件那个名字，比喻R1、R2等等
Default Comment对应Bell，指的是什么原件

Description顾名思义，元件的描述

这个对应元件的参数，比如，电阻的阻值，电容的容值等等，我没有怎么用过，学艺不精，具体请百度 添加封装：（待会画完pcb封装先）
5.pcb库

右键空白的地方
New Blank Component—新建一个pcb封装

然后画好封装，具体看 建立自己的封装库（二）

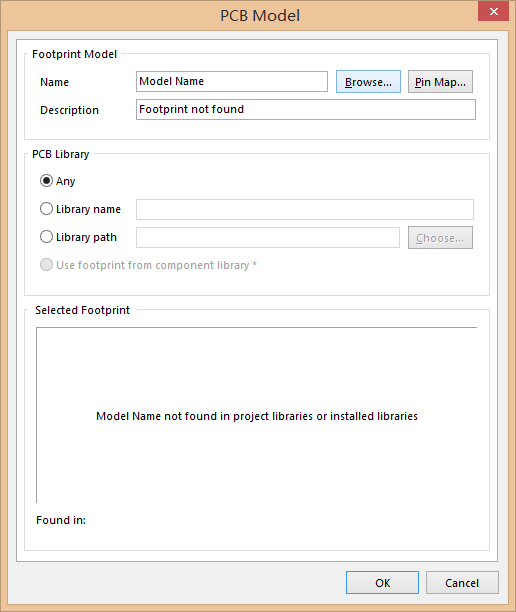

回到刚刚那个添加封装


点击browse
找到你画的封装 点击ok即可

接下来保存文件，要养成经常保存文件的习惯，万一你哪一天电脑崩溃了又没保存~ 6.编译工程

就会在文件里面多出这个文件夹

里面就是我们生成的库啦，ok，搞定~

以后如果你有画了一个原件的原理图和pcb的话就直接打开这个工程，然后按照上面的方法添加即可
