一、原理图设计

1.1查找相关资料，创建原理图库、PCB封装库、原理图文件、并填写封装 1.2编译报错，常用参数设置 工程右键--》工程参数 （1）位号重复报错
（2）单端网络报错
（3）独立节点 、
1.3编译检查原理图中的错误 工程右键——》编译 如没有编号，网络标号虚接，编号重复等错误

二、创建PCB文件，更新元器件

2.1查错： 封装库管理器设置封装路径，改错 路径，是否设置封装，封装名字是否混乱等 2.2修改规则 （1）工具————》设计规则检查————只保留第一项的几个 （2）最小间隔改成5mil
（3）标号设置 选择一个右键—》查找相似 快捷键A—》position。选择标号位置
（4）各点设置
AD16参考： http://jingyan.baidu.com/article/ad310e80f364c41849f49eda.html （5）隐藏飞线 N—》hide all
（6）设置远点 （7）设置板子大小 （8）设置定位孔 （9）设置圆角 （10）表示板子大小 P+dimension
2.3PCB的叠层及阻抗

三、交互设计模式下布局

（1）Tools –》csm （2）原理图框选 （3）预布局 定位器件摆放—》从大到小 从主要到次要         把大器件放入板子内部  其他此件放到接近部位 （4）交互式  精确布局（关闭飞线），完成大部分芯片的布局

四、布线

4.1常用拓扑结构：菊花链（fly-by）拓扑结构的分析及布线规划 （1）菊花链（2）Fly-by（3）T点 根据所设计的电路和选型，选择正确的走线方式


4.2创建class将飞线分类    CLASS及常用规则的创建
显示class下的飞线

修改class下的飞线的颜 {MOD}



4.3 规则设计 （1）间距设置5mil

（2）过孔距离 新建规则



（3）线宽设置

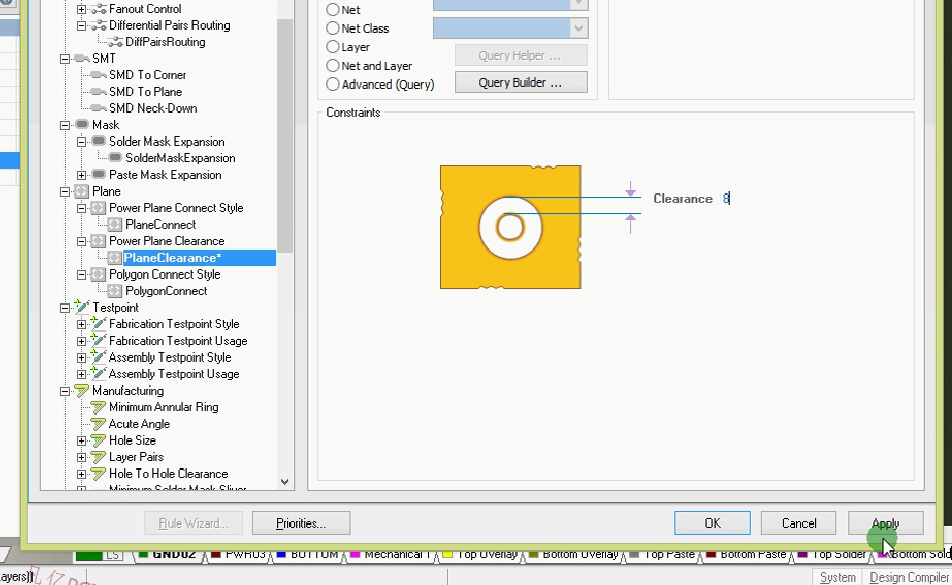

（4）新建电源和地的规则

（5）过孔大小

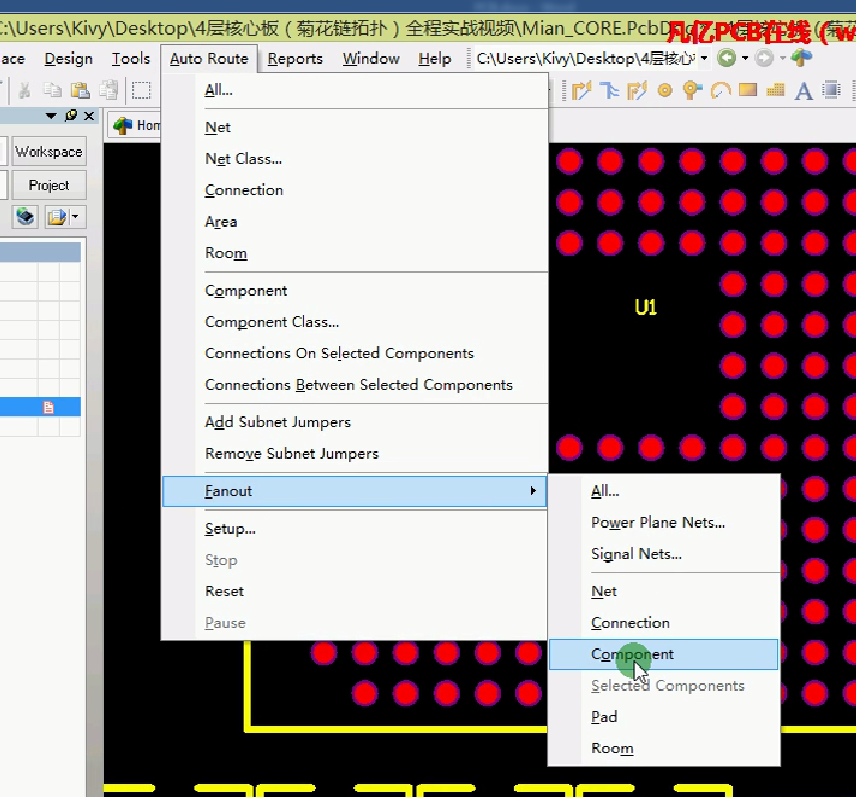

4.4单孔处理     PCB的扇孔处理


（1）单孔要首先设置过孔大小等规则，否则可能扇不出合适的扇孔。
电路板器件摆好后，要首先进行扇孔 防止最后走线过多，难以扇孔
