AltiumDesigner批量修改PCB丝印

2019-07-14 07:36发布

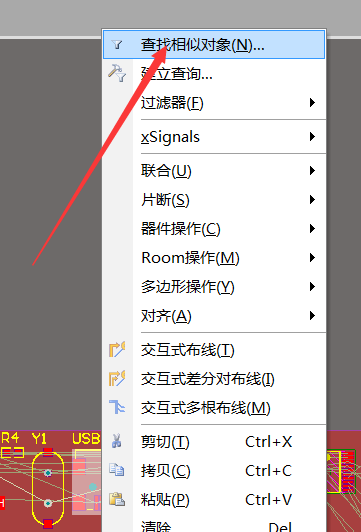

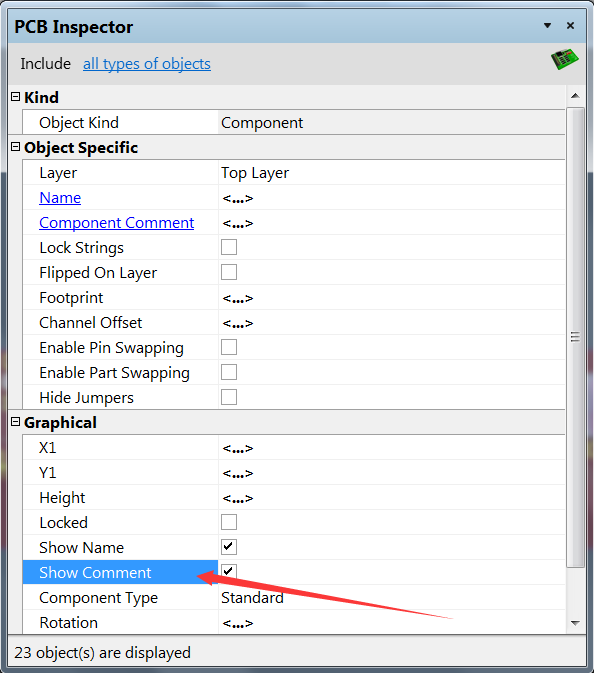

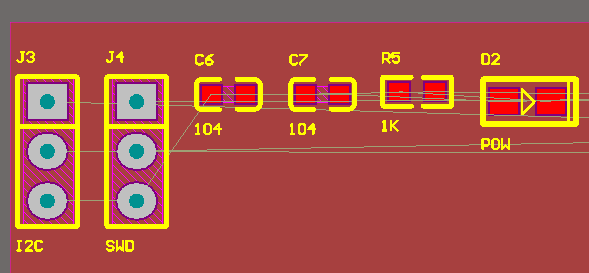

一、在PCB中选择任意一个器件(不要只选择了该器件的丝印),然后右键查找相似对象,直接按确定,即选择所有器件               二、第一步操作之后所有器件被选择,且会出现以下界面,在以下界面勾上show comment 选项,此时所有器件的参数应该显示了  三、选择任意一个丝印,如上图的J3或者I2C,右击选择查找相似对象,直接按确定选择所有丝印,修改以下界面的 TextHeight和TextWidth两个属性即可修改丝印大小,我一般习惯Height=0.5mm Width=0.12mm       这样就完成了批量修改,我这里是直接修改全部器件。如果不想修改全部,则在上面查找相似对象时要选择相似条件才能按确定,这样就会只选择你需要修改的器件了。
