PCB邮票孔拼板AD软件制作教程

2019-07-14 07:37发布

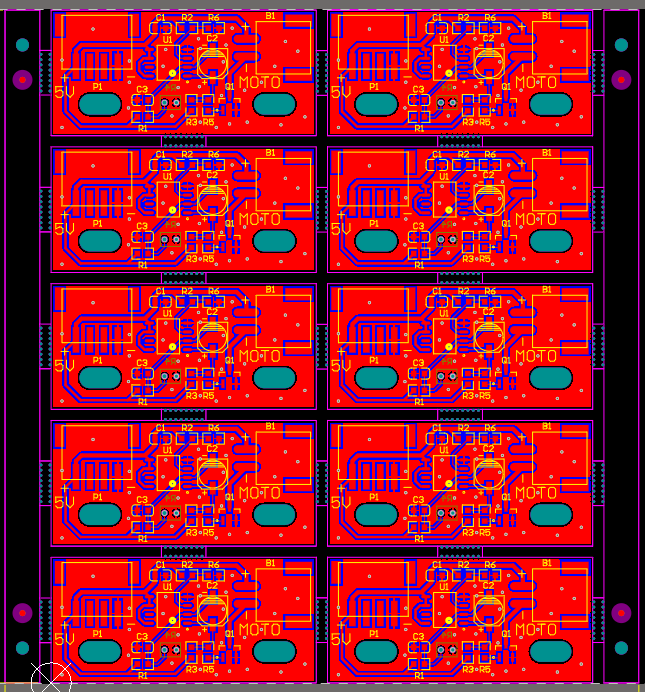

有些时候SMT 贴片公司不支持V割拼版或者板子是异形版,我们实际的工程又需要拼版。邮票孔适应性比较强。拼板尺寸在80mm*80mm到250mm*250mm之间,每个厂家的要求不太一样。如图所示:      上两个图中,一个没有加MARK点,一个加了MARK点。    MARK点画法与注意事项请看我的另一个博文 PCB中MARK点画法与注意事项 在开始画之前,我们得知道。     邮票孔拼版规则: 1. 拼板与板间距1.2mm或者1.6mm 等 2. 邮票孔:8个0.55mm的孔, 孔间距:0.2mm, 孔中心距:0.75mm 3. 加两排,邮票孔伸到板内1/3, 如板边有线需避开   (延伸到板内: 掰开后留下的毛刺不影响外形尺寸. 我们常说的用负公差) 4. 加完邮票孔,孔两边的外形连起来,方便后工续锣带制作。   回到正题,首先我们打开已经画好了检查无误准备生产的PCB。下面我以上图的小板子举例,原始的工程与完整的拼板之后的工程下载在https://download.csdn.net/download/longkousong/10762588 首先,设置原点,将原点设置在板子右下角。点击菜单栏中Edit-Origin-Set。 接着,为了在拼版过程中好对齐板边与定位,我们放置一个定位焊盘。此焊盘的位置X轴为0,Y轴为板子宽度加上1.2mm或者1.6mm。 然后我们先把三条边的邮票孔画好,具体的坐标根据自己的PCB去计算。 全选PCB复制,复制的时候会出现十字光标,鼠标点中原点。 选择菜单栏Edit-Paste Special,在弹出的对话框中勾选Keep net name和Duplicate designator。 点击Paste,鼠标移动到定位焊盘的中心。点击粘贴一份。点击Paste Array,输入期望的复制份数,按照X轴或者Y轴排列粘贴。 然后根据自己的需求复制几份啦。 最后,加上5mm工艺边。再在工艺边上面画上定位孔与MARK点,注意若是双面贴片,MARK点需两面都有。 更加复杂的拼板指导参考此论坛http://club.szlcsc.com/article/details_468_1.html
