Cadence Allergro提取PCB正反面坐标并生成Excel的方法总结
总结一下大概步骤:
1. 使用常规方法提取PCB正面Placement;
2. 将输出的TXT文件转换为表格文件;
3. 将Layout生成Module进行镜像操作(避免破坏原Layout);
4. 重复1-2步骤提取PCB反面坐标表格。
一. 提取正面Placement
1.点击File>>Export>>Placement

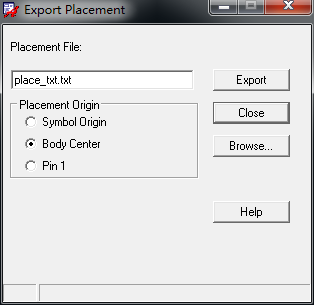

2.在Placement Origin中,选择Body Center选择封装的中心为坐标中心;选定输出文件夹后点击Export
二. TXT文件转换为表格文件
1.将txt文件中两列之间的空格全部替换为‘,’(注意是英文符号)

2.将文件另存为 .csv文件

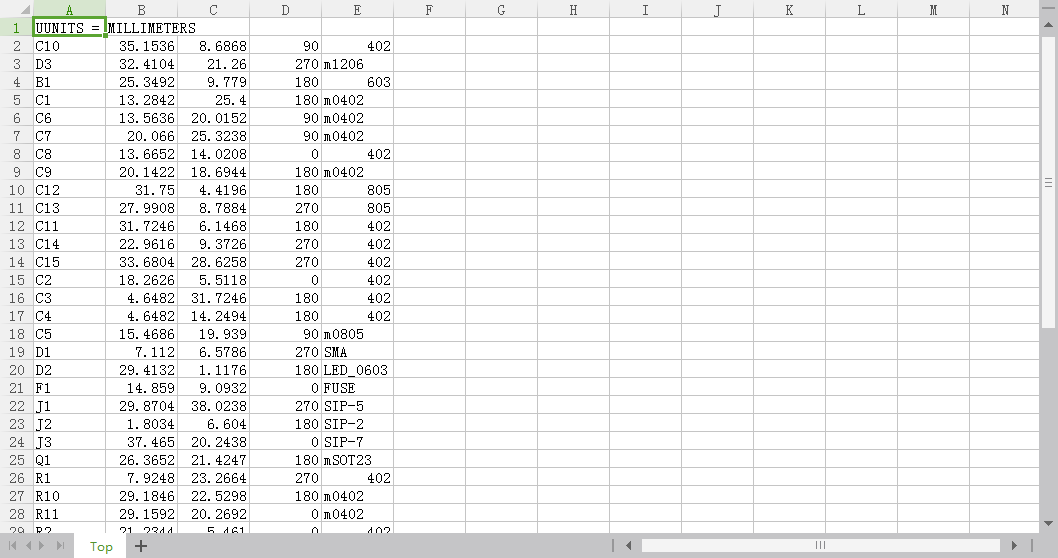

3.打开 .csv文件,即为Top层的坐标表格
三. Layout生成Module并镜像
1.点击Tools >> Creat Module,创建module

2.点击上一步之后框选整块PCB,然后左击(注意是左击!!)框选的PCB,弹出创建的module文件

3.打开mirror.mdd文件,然后全选整块板,右击(右击!!)Place replicate apply >> MIRROR(这是刚刚创建的module)

4.完成上一步之后整块板会随鼠标拖动;然后右击选择mirror,并将其放置在一旁

5.完成的镜像如下图,注意修改PCB的原点
四. 提取反面Placement
这一步操作重复一、二中的内容即可
