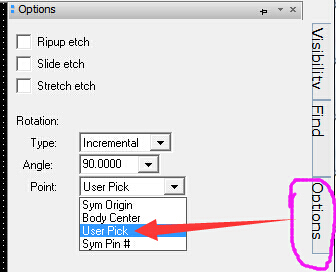

Allegro电路板整体旋转90度的实现方法 雨花石 整理编写  2015-01-29 文明交流，资源共享    Cadence Allegro 学习交流QQ群  397903703 板子整体旋转我不知道有何意义，但是有朋友会用到此功能，我还是写一下操作步骤。 当然这种方法也可以用于旋转板子边框或是元器件，操作步骤是相同的。 第一种方法是利用 edit-->spin命令实现(此方法操作简单) 第二种方法是利用 edit-->move命令实现 注意事项： A 、首先要保证足够的旋转空间 B 、所有元器件都不要处于锁定状态 1 、首先要保证足够的旋转空间，可以通过图1和图2设置Setup àDesigner Parameters 图1 图2 Extents 栏中是设置图纸大小的，图纸大小要根据你自己图纸的实际情况设置。或许会遇到无法修改的情况，这个问题网上搜下吧，这里不做详述。 2 、所有元器件都不要处于锁定状态，若有部分元器件锁定了，请解锁，如下： 选中要解锁的元器件，右键，就出现下图了。Symbol-->Unfix 图 3 以下部分是 旋转板子的操作 第一种方法是利用 edit-->spin命令实现 图 4 点开右边的option选项，Rotation栏中 的point选 User Pick 图 5 框选要旋转的部分（这里指整个板子）  点击一下旋转支点（这个支点就是以这个点为中心旋转），然后移动鼠标(不同的方向)就能实现旋转。 图 6 图 7 第二种方法是利用 edit-->move命令实现 图 8 点开右边的option选项，Rotation栏中 的point选 User Pick   图 9 接下来框选整个板子，随便点击一下旋转支点（这个支点就是以这个点为中心旋转），拖动一下，现在会看到整个板子都悬浮的状态，这时点击右键就能看到下图，点击rotate，板子就旋转了。 图 10   由于本人语言表达能力有限，文中有表述不妥之处，还请各位见谅，欢迎朋友们给予指点，以使文章更加流畅和完美，在此谢谢各位。   软件使用中遇到什么问题，欢迎加群交流： Cadence Allegro 学习交流        QQ群:397903703                                                                   雨花石 整理编写   2015-01-29
