PCB网格铜与实心铜的比较

2019-07-14 07:40发布

铺实心铜与网格铜的优劣总结

实心铜

优点:具备了加大电流和屏蔽双重作用. 缺点:如果波峰焊时,板子可能会翘起来,甚至会起泡. 解决办法:一般会开几个槽,缓解铜箔起泡.

网格铜

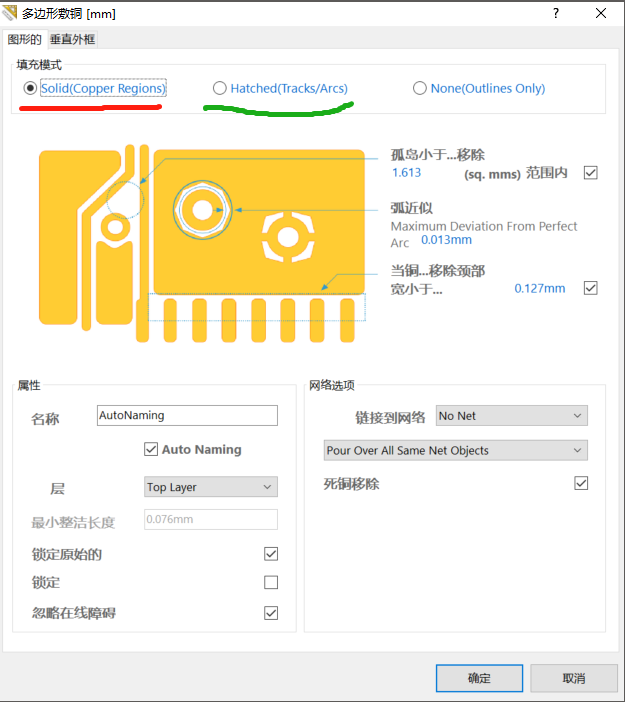

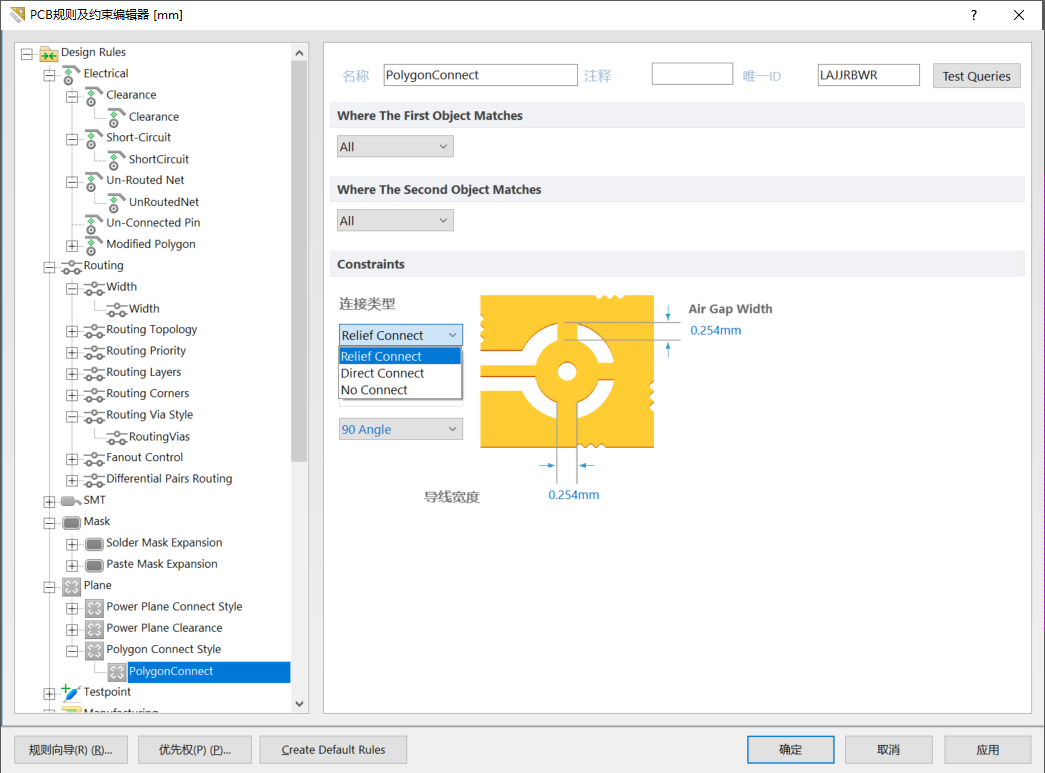

优点:从散热的角度说,网格有好处(它降低了铜的受热面)又起到了一定的电磁屏蔽的作用。 缺点:单纯的网格铺铜主要还是屏蔽作用,加大电流的作用被降低了。网格是是由交错方向的走线组成的,对于电路来说,走线的宽度对于电路板的工作频率是有其相应的“电长度”的(实际尺寸除以工作频率对用的数字频率可得),当工作频率不是很高的时候,或许网格线的作用不是很明显,一旦电长度和工作频率匹配时,电路就无法正常工作了,到出都在发射干扰系统工作的信号。 建议:高频电路对抗干扰要求高的多用网格铜,低频电路有大电流的电路等常用完整的铺铜。 注意实心铜与网格铜的选择方式如下图所示     红线标识的Solid是实心铜,绿线标识的Hatched是网格铜,一般我们会选择在PCB上的天线周围铺网格铜,其他的低频部分选择铺实心铜。                    注意:下图所选择的连接类型是针对焊盘的,Relief Connect 表示选择的是花焊盘(即:十字焊盘)。比如当GND的铺铜面积非常大的时候,在波峰焊过程中花焊盘能加快散热,以防止出现立碑现象,对于手工焊接来说也会很顺畅。     Direct Connect是实心焊盘的选项,一般当该网络的铺铜面积不是很大时就可以使用。
