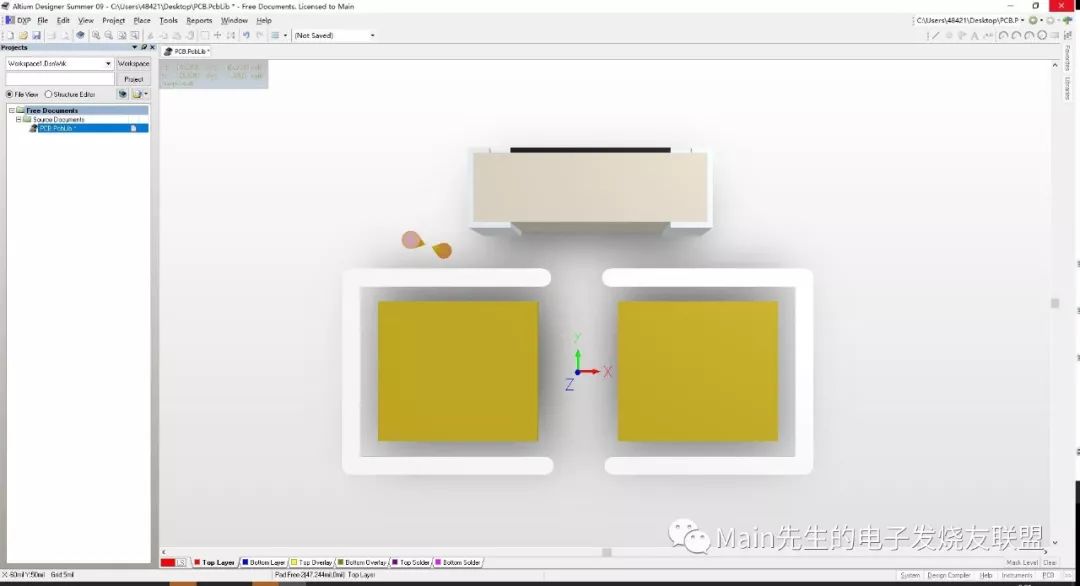

1 本次操作做为0805电阻封装添加3D模型，以此为例，对AD09/18的操作讲解。打开建立好的PCB封装库文件。 2 电机菜单栏中的Place，选择Place菜单栏下的3D Body。 3 点击3D Body后，09版本出现3D Body对话框，1选择Generic STEP Mode。2点击Embed STEP Model。 点击3D Body后，18版本会出现一个绿 {MOD}的十字，此时按下TAB键。 右侧Properties窗口中的3D Model Type，1选择Generic，2然后点击Choose...。 4 找到对应的STEP文件，打开。 5 点击OK。 18版本的无需操作。 6 在核实的位置点击左键，放置3D模型。 7 按下多功能数字键的3，切换到3D视图下，可以看到我们放置的3D模型位置方向不对，所以需要调整。 8 09版本双击3D模型（注意不是双击PCB封装哦），在3D Body中修改三维方向数据，1修改X方向90度,2 点击OK。 18版本双击之后，在右侧对话框中三维数据X改为90，会车即可。 9 将3D模型放在和焊盘对应的位置上即可。 10

视频演示
